WiMax 的功率放大器测试评估解决方案

对于上述的(5)、(8)、(9)、(10)、(11)，虽然通用R&S 标准信号源的多载波连续波功能可以模拟一个WiMax信号来进行测量，但这样往往调节麻烦而且不够准确;而对于(4)、(6)、(7)则需要真正的WiMax信号才能进行测量，尤其是 EVM 。因此，一台能产生WiMax信号的信号源对WiMAX功放测试是必不可少的。

R&S WiMAX功放测试解决方案

R&S公司为WiMAX功放测试提供了快速、准确的解决方案。测试设置如图2所示，主要包括3部分。

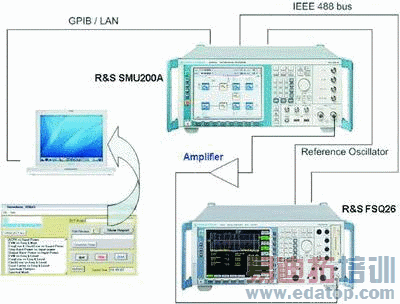

     图2 WiMAX功率放大器测试解决方案

(1)信号源： 使用SMU200A及选件SMU-K49，或者SMJ100A及选件SMJ-K49，都可以方便地产生 802.16 -2004- OFDM、WiMAX 802.16e OFDMA 和WIBRO 信号。其中SMU200A除具有极佳的射频及基带性能外，还带有强大的衰落模拟功能，更适合研发使用。

(2)频谱仪：FSQ系列频谱仪及选件R&S FSQ-K92支持 802.16-2004-OFDM信号分析;或者使用FSQ及选件FSQ-K93支持WiMAX 802.16e OFDMA 和WIBRO信号的分析;也可选择FSL系列频谱仪及选件FSL-K92支持 802.16-2004-OFDM信号的分析。

(3)外部PC软件DemoMeas_WiMAX：通过 GPIB 或 LAN 控制信号源(SMU200和SMJ100) 和频谱仪(FSQ和FSL) 。如图3所示，用户只需在左边栏目选择待测的参数，软件可自动完成测试所需的设置，而且同时生成测试报告。



         图3 DemoMeas-WiMAX软件窗口

此外，对于OFDM、OFDMA和WIBRO三种标准，要求的测试参数有所不同，因此DemoMeas_WiMAX为用户提供的选择也有所差异(参考表1)，它包括一系列的设置文件分别对应于这三种标准，用户可选择对上行(uplink)或者下行(downlink)进行测量，并可按需要编辑这些设置文件。

总之，作为无线测试领域的引导者，罗德与施瓦茨公司的WiMAX功放测试方案基于其性能优异的信号源和频谱仪，充分体现了自动化测试的优越性，具有简单，快速、准确的特点，极大的提高了用户的测试效率。
