TI GC5322 在CDMA中的应用

2.2 DUC滤波器的设计

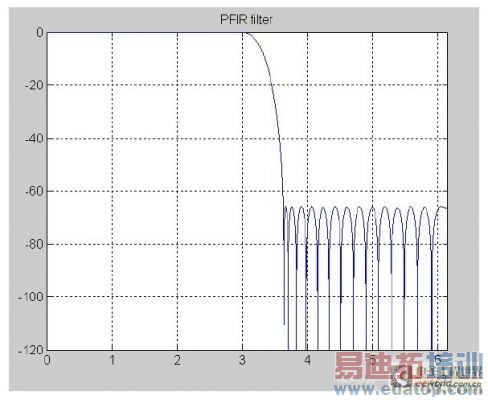

GC5322 的DUC主要由PFIR, CFIR,CIC 和NCO 组成，完成对信号的滤波，内插，搬移功能可以支持1 通道，2 通道以及6 通道模式。PFIR 主要对信号完成成形滤波，有1 倍内插和2倍内插两种模式，这里我们用1 倍内插模式，最大滤波器长度为127(对于不同的标准最大滤波器长度不一样)，一般PFIR 的设计方法有低通和RRC 两种，对于CDMA 多数采用低通滤波器。下图5 是一个PFIR 的频谱响应，其为低通滤波器，通带波动为0.05db,阻带衰减为80db，长度为61。

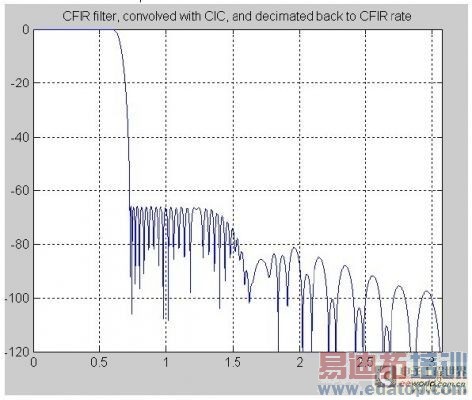

CFIR 的主要目的是用来补偿CIC 引起的通带不平坦，可以完成1.5,2,2.5 或3 倍的内插，最大长度取决于输入数据速率和内插倍数，其设计方法同时用一低通滤波器与一段反sinc 卷积得到，在设计低通滤波器时，其通带和阻带一般要比PFIR 的通带阻带略宽，这是为了保证其不影响PFIR 的性能。下图6 是CFIR 和CIC 卷积后的频谱。


Figure 5 PFIR 频谱响应

Figure 6 CFIR 频谱响应
2.3 CFR参数的设定

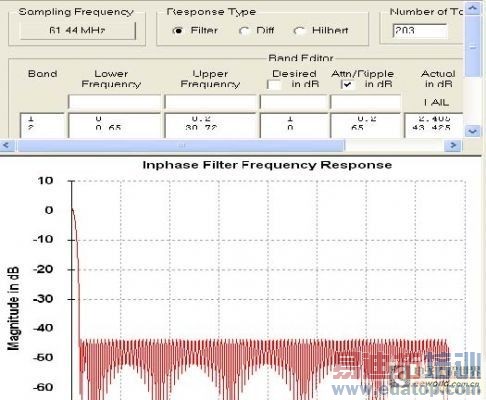

与CFR 有关的参数包括削峰门限、滤波器、削峰脉冲的分配等，其中最关键的是滤波器和削峰门限的确定，如果系统有多个载波，削峰滤波器与载波的位置有关系，即与NCO 的频点值有关系。以4 载波CDMA 为例，如果载波位置发生变化，则CFR 滤波器要作相应的更新，我们通常与设计PFIR 的方法类似，设计一个CDMA 单载波的低通滤波器，只是其阻带抑制一般比PFIR略低，然后将这个单载波低通滤波器搬移到各个载波位置上然后合成。滤波器的阻带抑制一般影响信号的ACPR，如果这个值设置得过高过低，都会引起ACPR 的恶化。GC5322 最大的CFR tap数为256，通常CFR 的运行速率和DUC 的输出速率一样，对于CDMA 来说，都为61.44M。下图是一个用ScopeFIR 设计的CDMA CFR 滤波器的例子，实际应用中要根据需要调整阻带抑制以得到最好的ACPR，其原则是削峰前后信号的ACPR 要基本一致。

Figure 7 CFR 滤波器

CFR另一个重要参数就是门限，门限的确定主要根据信号的输入功率而定，在GC5322 应用中，我们通常固定门限，用户可以通过调整增益而获得合适的PAR输出，增益越高，PAR输出越小，EVM(CDMA对应的是RHO和MaxIT)就会越大，反之PAR输出越大，EVM越小，根据系统的需求在一定EVM(RHO)内获得尽可能低的PAR输出。对于CDMA EVDO系统而言，门限的设置非常关键，以4 载波EVDO系统为例，其原始PAR很高，一般在13db@0.01%,如果门限设置的过高，意味着如果要想获得尽可能低的PAR，必须设置很高的增益，这可能会引起sumchain益处，在频谱上会看到很多毛刺，如果门限设置的过低，会造成DA低信号输出，因此模拟链路需要更多的增益，这会带来大的噪声，不利于整个系统。

一般CDMA EVDO 系统中，首先根据信号的PEAK 值(可以通过GC5322 的功率检测得到)确定CFR 计算门限所需的RMS 值，然后根据削峰量来确定门限。

GC5322 多处可以调整信号的增益，主要有3 处，DUC通道增益，合波后的增益，以及LONGDPD里的增益，其中影响CFR 的是前2 处，合理分配这两处的增益以及合理的门限设置非常关键，尤其要注意sumchain 的益处，否则会影响信号输出的质量，而带来小的毛刺，从而影响杂散模板的测试。

3．总结

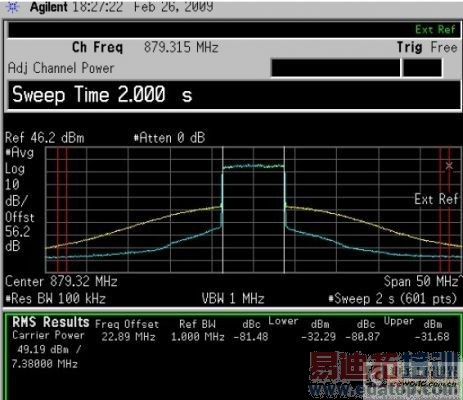

本文虽然描述的是GC5322 在CDMA 中的应用，但各标准之间的差异主要是在带宽和码片速率，对于GC5322 而言只是duc 的应用稍有不同，其设计方法和思路都是一样的。下图是采用GC5322 后实测的DPD 对功放的线性改善结果，信号是CDMA6 载波，总带宽为7.38M,黄线是DPD 前，蓝线是DPD 后，其近端有21db 的改善。

Figure 8 GC5322 实测效果图

DPD 系统是一个很复杂的系统，GC5322 的参数设置是保证系统正常运行的前提，其中较为复杂的是DUC 和CFR 参数的设置，DPD 主要完成非线性的校准功能，只要设置正确的速率和合适的中频，DPD 就能正常的运行，但是要发挥出DPD 的最优的性能，需要和射频、DUC 和CFR的参数结合起来，尤其射频的增益分配，噪声系数都会以及链路的毛刺等因素都会影响DPD 的性能，因此如果要发挥GC5322 的最大的性能，需要认真仔细设计系统中的任何部分，尤其是射频链路。
