公话网智能家居系统设计方案

        3 系统软件设计

　　本系统的软件程序包括主控程序，安防监控报警程序，定时、红外遥控信号的接收程序，振铃、拨号、收号等中断处理程序，家电远程控制程序，以及遥控器的信号发射程序等， 主要采用C语言设计。 由于篇幅所限， 这里只给出主控程序和报警程序的设计思路和处理流程。

　　3. 1 主控程序的设计

　　主控程序装载于主控板的MCU 芯片的FLASH存储器中，主要功能是完成以下功能：单片机的初始化，接收和处理遥控器发送的窗帘控制命令；在定时中断程序的配合下进行窗帘的定时开合的控制；扫描红外感应、燃气检测等传感器的输出信号，如有报警，当有人在家时（未设防）播放声音提示，无人在家时则向报警与控制板发出请求，再由该板完成电话拨号报警处理。 主控程序的处理流程如图8所示。

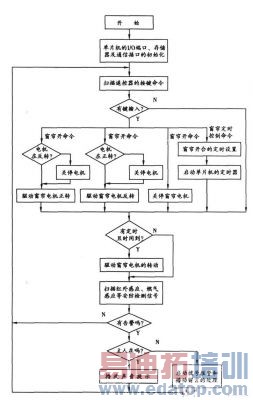

　　图8 主控程序流程

　　3. 2 安防监控报警程序的设计

　　该程序装载于报警与控制板的MCU芯片中，振铃、拨号、收号等中断处理程序也驻留在该芯片内，主要实现循环电话拨号、向摘机者播放报警留言语音，以及电话号码（及远程控制操作码）的预存、查询与更新等功能。 程序的处理流程如图9所示。

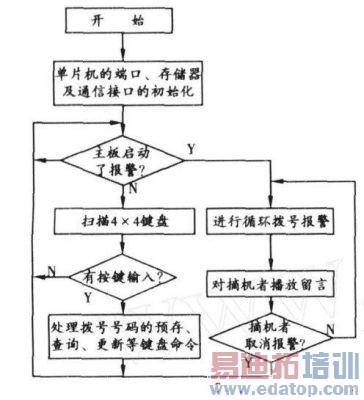

　　图9 安防报警程序流程

　　4 结束语

　　通过近1年的工作，基于公话网的智能家居系统已完成了样品的研制，经试用检测，基本上实现了设计的各项功能，具有性能稳定、功能齐全、操作简便、安装快捷等特点，适用于绝大多数的家庭和场馆大楼，可为广大公众提供一个舒适、安全、方便的生活与办公环境， 具有广泛的实用价值。
