基于红外光通信电路的设计方案

3.系统整体调试和测试结果

3.1调试发送电路

将发射模块组装焊接好外围元件，接通电源，用示波器观测、调试电路，调整图2中精密可调电阻R*，使红外发射管处于最佳工作状态。

3.2调试接收电路

同样的，把接收模块组装焊接好，接通电源，在接收端输入一个待调试信号，对电路中的偏置电阻和增益电阻进行调节，达到最佳效果。

3.3整机调试

在进调试时，发射段和接收端要使用用独立的电源，以减小电源带来的干扰。改变传输距离由近到远进行系统对接调试，采用发射端输入800Hz单音信号；对固定好的电源、发射端和接收端进行调试。使接收端的红外管与发射端的红外管进行准直。以10.0cm距离为移动步长进行动态调试，使增益达到理想状态。

3.4信号监测电路的调试

采用一挡光片在传输电路中对红外光进行遮挡和放开，从而对接收端的各个信号端口遮挡和不遮挡情况进行电压值比较选取二者变化较为明显的输出口作为比较电路的信号采集点，然后再调节此电路中的可调电阻，直到基准电压为二者的中间值即可实现监测功能。

4.测试结果

4.1系统测试结果

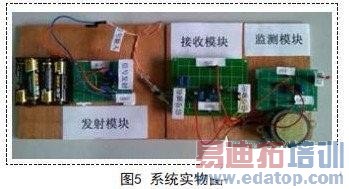

当系统调试正常工作后，进行实地测试。在输入端输入-800Hz单音信号，测试结果在2.0m以内可以接受到不失真信号。用一障碍物挡在发射端和接收端之间，隔断光路信号立即消失，去掉障碍物信号立即恢复，说明信号确实由红外光在空间中传送，且当接收端接收不到信号时，监测电路中的发光二极管亮，系统实物见图5.

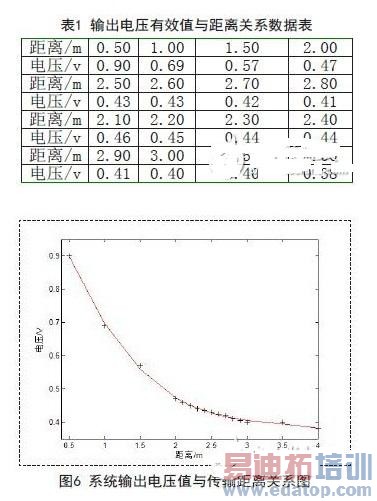

红外光在空气中传播有一定的衰减，本系统信号衰减就是由于红外光衰减造成的，为此专门探究信号衰减与距离关系。在输入端输入800Hz单音信号时，在输出端8Ω负载上，测得接收装置的输出电压有效值。逐渐改变传输距离，测出相应的输出电压值。数据见表1；根据数据表1做距离电压图见图6所示。

由图6可看出，当传输距离大于2.0m后，信号衰减到最弱若采用红外光纤进行传输，信号衰减将显着减小。

5.结束语

由以上可知该方案成功实现了有限距离内红外光通信，方案中设计的系统采用集成运放TDA2822M及外围元件制作构成成本低廉，运行稳定、可靠。同理该装置也可采用其它集成运放进行制作与调试，亦能达到一样的效果，若在接收部分加上一功率放大电路可大大提高输出端的负载能力和降噪功能。
