UMTS 基站接收器占板面积仅为半平方英寸

-15dBm的CW阻断信号还将导致二阶分量；在这种情况下该分量是一个DC失调。DC失调是不希望有的，因为它减小了A/D转换器能够处理的最大信号。一种减轻DC失调影响的可靠方法是，确保基带μModule接收器的二阶线性度足够高。在ADC的输入端，由于这一信号所产生的预测DC失调 <1mV。


请注意，系统规范中并不包括发送器泄漏。所以，因这一信号产生的灵敏度下降必须保持在最低限度。发送器的输出电平假定为 ≤ +38dBm，与此同时，"发送至接收"隔离为 95dB。LTM9004 中产生的二阶失真导致的灵敏度损失将 <0.1dB。


在规范中对于三阶线性度仅有一个要求。这是在存在两个干扰信号的情况下，灵敏度不得降至低于 -115dBm。这两个干扰信号是一个 CW 音调和一个 WCDMA 信道，它们的大小均为 -48dBm。这些干扰信号均以 -28dBm 的大小出现在 LTM9004 的输入端。它们的频率与期望的信道相隔 10MHz 和 20MHz，因此，三阶互调分量将位于基带上。此时这个分量仍然以伪随机噪声的形式出现，因而致使信噪比降低。LTM9004 中产生的三阶失真比热噪声层大约低 20dB，预计的灵敏度下降值 <0.1dB。


测量性能

通过采用图2中示出的评估板，LTM9004-AC获得了优异的测试结果（如图3和4所示）。测试装置包括两个用于RF和LO的Rohde Schwarz SMA 100A信号发生器以及一个用于ADC时钟和TTE嵌入式滤波器的Rohde Schwarz SMY 01发生器。

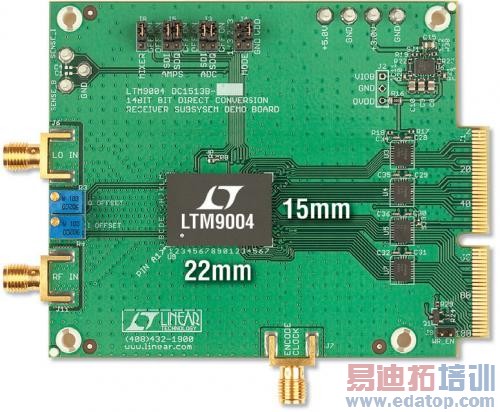

图2：设计一款完整接收器所需的外部电路极少

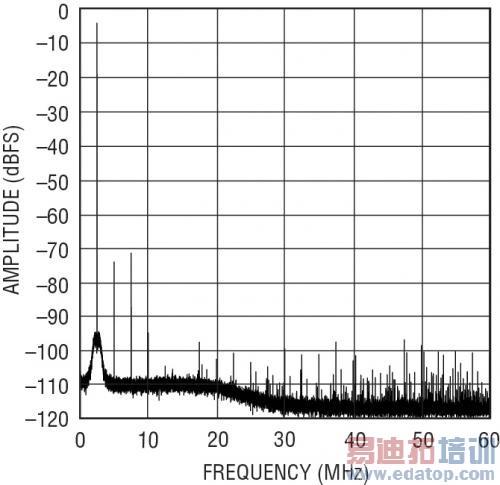

图3：单音调FFT

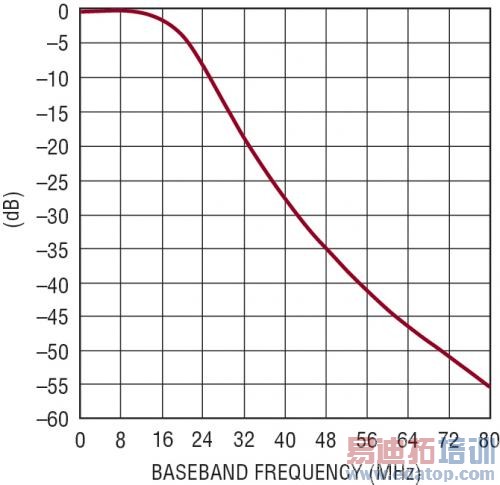

图4：基带频率响应


采用5V和3V电源时，LTM9004-AC的总功耗为1.83W.其AC性能包括72dB/9.42MHz SNR和66dB SFDR.

结论

LTM9004不但拥有UMTS基站应用所需的高性能，而且还提供了对于紧凑型设计而言必不可少的小尺寸和高集成度。通过运用SiP技术，这款μModule接收器可采用以最优工艺（SiGe、CMOS）制作的组件及无源滤波器元件。
