保障通信正常，RS-485上下拉电阻要如何选择？

其中：RPU为模块内部上拉电阻，RPD为模块内部的下拉电阻，本例中为24kΩ；

RIN为模块接收器输入阻抗，本例取最小值为120kΩ；

RT为终端电阻，本例取120Ω；

RPU_EX为模块外部所加的上拉电阻，RPD_EX为模块外部所加的下拉电阻；

由于RSM485PCHT的门限电平为-200mV～+200mV，一般留有100mV或200mV的电压裕量，本例留有100mV的电压裕量，根据前面所推导的差分电压公式，可以得到下面计算公式

由于RSM485PCHT在供电电压范围为4.75V～5.25V，取VO=4.75V（最低输入电压VCC=4.75V情况下），可得：

由RPU=24kΩ，可得RPU_EX=RPD_EX=461.9Ω，由于计算出的电阻值为最大值，因此可以选择在485总线上仅加一组410Ω或390Ω的上下拉电阻，或者加两组910Ω上下拉电阻。

3、 如何验证上下拉电阻取值？

上述计算仅考虑了485总线空闲状态时不处于不确定状态，并没有考虑485收发器的驱动能力和所用元器件的功耗等问题。外部所加上下拉电阻越小，可以将485总线空闲状态差分电压保持的越高，但与此同时，终端电阻和上下拉电阻的功耗也越大，对485收发器的驱动能力要求也越高，当超过485收发器的驱动能力时，也会导致通信失败。

根据RS-485标准，当接收器的输入阻抗为单位阻抗时（最小为12k），总线上最多可以接32个节点，485的差分负载最大为54Ω，此时差分输出电压最小为1.5V。

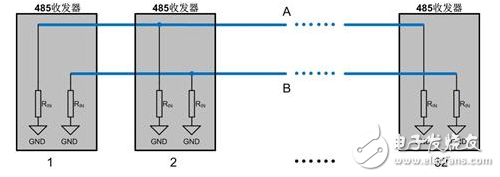

图 4 485总线连接32个节点等效示意图

如图 4所示，我们可以看到当485总线上接有32个节点时，总线A或B的共模负载为：

由此可见，对于RS-485的标准来说，A总线或B总线的最大共模负载为375Ω。

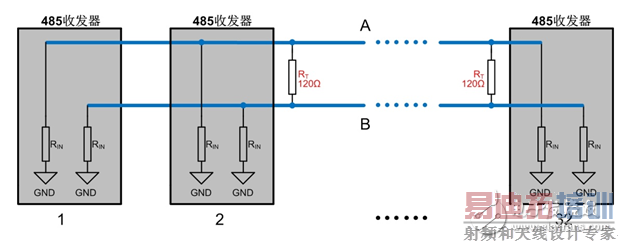

图 5 485总线增加终端电阻等效示意图
