CDMA导频污染问题的优化解决方案

案例二：主用信号被遮挡

问题现象：在西环北路农机市场北面出现信号强度弱，Ec/Io差，手机发射功率高的现象（见图3）。

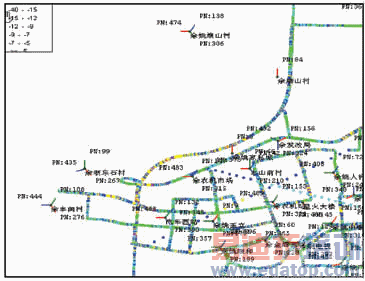

图3  主用信号被遮挡的案例

问题分析和解决：该问题点位于西环北路上，主要是由于余农机市场基站的第三扇区被浙东家私市场扩展区所遮挡，从而导致农机市场在西环北路上的覆盖减弱，使得在该问题点可以同时收到附近浙东石材、汽车西站、发改局3个较远基站的信号，产生导频污染现象。我们在农机市场基站上勘查发现基本不能利用农机基站的第三扇区来覆盖该问题点，因整个扇区被浙东家私市场扩展区的两幢高楼所挡。因此，我们把余发改局基站的主瓣打往该问题点当主用信号，调整周围基站天线的方位角和俯仰角，使得其他基站较少能覆盖到该问题点，这样一来该问题点就得到解决（见图4）。

图4  解决方法

解决措施：

（1）调整农机市场第三扇区下倾角由4°到1°，增加导频增益由-38到-32增加覆盖。
（2）调整余发改局第三扇区下倾角由6°到3°，调整余发改局第三扇区方位角由280°到265°（阻挡脚蹬已整改），增加导频增益由-38到-30增加覆盖。
（3）增加丰山前村第三扇区导频增益由-36到-28增加覆盖。
（4）减小余姚玉立第三扇区导频增益由-36到-39控制覆盖。

复测结果：见图5。

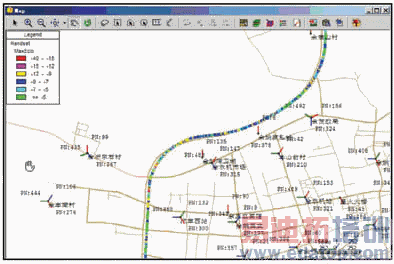

图5  复测结果

总结：随着城市的发展建设，近处的基站由于被高楼遮挡导致与远处的信号强度相当。这种情况会出现信号强度弱，Ec/Io差，手机发射功率高的现象。我们在优化时可以考虑调整近处基站的天线，增加天线的高度或者移动天线的位置，避免近处基站的天线信号被遮挡。如果基站的天线无法避过高楼建筑物，可以考虑更换主用的导频信号，或者增加基站来解决。在市区调整基站和增加基站在覆盖控制方面就要考虑全局和全面。

案例三：过覆盖原因

问题现象：在余姚的西环线上存在500m左右的路段，激活集合和候选集合中的导频较多，但是各自的强度都产生较弱导频污染现象，使得这段路的FER和Tx Power都提高，容易产生掉话。由于强度相差不大，加上各自强度的不停变化，必然会发生频繁的切换，切换过多将会大大增加手机和基站侧的消息负荷，就有可能发生确认消息接收失败而掉话（见图6）。问题分析和解决：阳明开发基站西北方向红色圈中所示区域ECIO较弱。路测数据显示此区域无主导频，ECIO为-11左右。余永丰村第三扇区PN435与余塑料城第三扇区PN348过覆盖。

图6  过覆盖原因案例

解决措施：余永丰村基站第三扇区天线已在前面的案例中调整。增加阳明开发基站第三扇区的导频增益由-36到-33。调整余塑料城基站第三扇区PN348天线下倾角由6°到8°。
复测结果：见图7。

图7  复测结果

总结：天线位置的高度，天线的水平、垂直半功率角，天线的方位角、俯仰角等天线参数对于基站的覆盖控制是非常重要的，通过这些参数可以大约计算出天线的覆盖范围，如果天线的俯仰角设置不好的话，容易产生过覆盖问题，使得过覆盖的地区产生导频污染现象。特别是在工程建设中，由于工程进度的紧张，一批新基站在新开通时，经常无法对每个基站的覆盖控制进行严格的规划，容易导致有些基站采用一致的天线方位角和俯仰角，比如经常采用0/120/240的方位角和4度的俯仰角，而这样的设置经常导致覆盖过远，这些原先就要规划好的天线参数经常会放在工程优化中或者后期的优化中发现问题再来进行调整。在城市中有些基站会设置在很高的高楼上，如果在天线的选型和参数设置不合理的话也很容易引起过覆盖问题。

6  导频污染的预防

导频污染问题对我们的系统产生的负面影响越来越大，而目前对导频污染问题的处理基本处于被动的状态，一般都是先发现有导频污染问题，然后再找出产生导频污染的原因，最后采取措施解决。而实际上，很多导频污染的问题我们都是可以事先预防的。为了尽量在网络建设前期消除过多的导频污染现象，建议要注意以下几个方面：

（1）基站选址的时候，要认真对每一个基站进行勘查，在设立天线的位置观看是否天线会被遮挡、容易发生反射，对每一个基站天线类型、方位角、俯仰角这些影响覆盖范围的参数进行模拟和计算，同时基站开通后要进行测试，使基站的覆盖能达到我们要控制的范围，不至于产生过覆盖、覆盖弱或高层导频污染等问题。

（2）在现网中要注意每个基站的维护，保证每个基站能良好运行。

（3）在天线类型的选择对于覆盖是非常重要的，要做到因地制宜、灵活运用。一般在市区可以考虑选择电调或内置倾角、带有上旁瓣抑止、垂直波瓣也不能太高的天线。

（4）在市区中机调天线的俯仰角不能下压太大，只要大于8°，波瓣就开始产生变形产生内凹，但影响不大；大于15°，波瓣内凹就非常厉害，主瓣方向能量几乎很少了，一般在使用时尽量不能大于10°，如果大于10°就要采用内置倾角或者电调的天线。

（5）基站的位置很重要。随着城市的发展和网络的密布，原先靠高站来覆盖的基站，可以考虑降低天线高度调整倾角、发射功率等方法来减少过覆盖。

如果我们能严格按照以上建议对网络进行建设和维护，那么就可以防止过多的导频污染问题，相对于后发现导频污染问题再进行解决的优化方式就可以省很多时间和资源。

7  结束语

随着CDMA无线网络覆盖的越来越广，导频污染现象变得越来越频繁，对我们的网络产生越来越大的影响。因此，我们就要在规划和工程设计中，注意把导频污染对网络的影响减到最小。在工程中尽可能采取有效的措施控制每个扇区的覆盖区域，这对于减少网络优化的复杂性和工作量，提高全网通信质量将起到事半功倍的作用。而在实际遇到的导频污染现象中，就需要网优人员结合优化理论，根据实际的优化案例，不断积累经验，解决相关问题，使得导频污染对网络质量的影响降到最低，不断地提高网络服务质量。
