新型大容量光交换的关键技术和应用

　　4.2 CAWG 的应用

　　2012 年3 月，OFC 会议上演示了一种光子交叉连接系统原型机（PPXC），它结合了突发模式的快速调谐和80 80 CAWG 矩阵，该矩阵将两侧电交换机连接在一起，形成一个Clos 矩阵，可以证明，这是一个多级、无阻塞交换矩阵，最大可扩展至帕比特每秒量级。基于CAWG 与可调谐激光器快速光交换的大型结构如图4所示[16]。2012 年9 月，光子交换（PS）会议上报道了一种分组和电路集成的光交换，它采用一个CAWG 和若干快速可调谐激光器线卡，可以在分组交换和电路交换之间无缝演化。基于CAWG 与可调谐光激器模块的光分组与电路融合光交换结构如图5所示[17]。

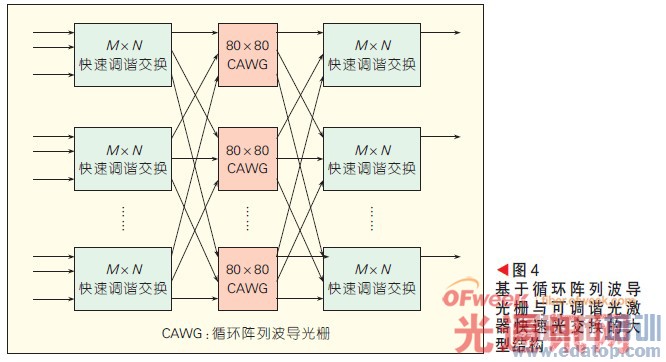

图4 基于循环阵列波导光栅与可调谐光激器快速光交换的大型结构

图5 基于循环阵列波导光栅与可调谐光激器模块的光分组与电路融合光交换结构

　　4.3 灵活波长栅格的应用

　　业界正在研究波分复用的灵活波长栅格，在ITU-T G.694.1 中定义为12.5 GHz 的整数倍，研究表明，与现有固定波长隔系统相比，灵活波长栅格系统的容量或总带宽利用效率可以提高20%~50%左右。

　　为了应对从固定波长间隔到灵活波长栅格的发展，Finisar 公司采用了硅基液晶LCOS 技术，推出可实现通道中心频率和通道带宽动态控制的Flexgrid 技术--WaveShaper，支持可编程的通道谱形，起始调节量为10 GHz，步进量为1 GHz，可以满足运营商对于下一代网络中带宽灵活的ROADM 的需求。

　　5 结束语

　　本文主要介绍了3 种多端口光交换器件，分析了其工作原理、基本结构、扩展方法、典型应用等。同时，光交换仍面临技术路线的选择与需求上的挑战，也许大容量光交换的问题需要同时利用光和电的技术，才能找到一条正确的发展之路。

　　参考文献（略）

　　来源：中兴通讯技术 作者：胡卫生、孙卫强、肖石林（上海交通大学区域光纤通信网与新型光通信系统国家重点实验室，上海200240）
