探讨现场组装型连接器的几个误区

　　2．现场光纤制备不合规格，涂覆层和裸纤长度误差较大，造成假对接或大的弯曲损耗。

图2  假对接现象

图3 不规范的光纤制备造成过大的弯曲

　　3．松包纤芯皮线光缆由于光纤穿入接续时，产生回退导致间隙过大致使接续损耗过大。

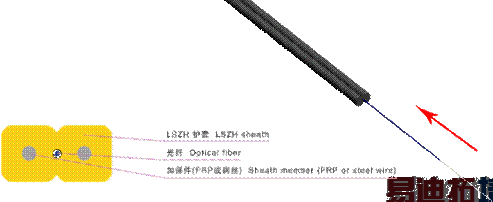

图4  松包纤芯皮线光缆易回缩

　　4．皮线光缆在使用过程中，由于外皮老化与光纤分离开脱造成纤芯窜动，在受常态布线力的作用下，导致现场纤芯回退，接续间隙加大，损耗加大。

图5 线缆使用中数十年期老化弯曲变形

　　5．现场灰尘大，尤其是装修阶段，光纤制备时没有用专用清洁纸处理，造成现场组装型连接器内部匹配液污染，接续损耗过大或失败。

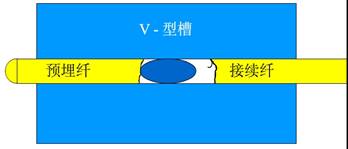

图6 匹配液受到污染

　　6．光纤插入V型槽时，塑料倒口在穿纤不慎时，把刮伤的导入槽侧表面碎屑带入接续点，阻挡光纤对接贴合，甚至阻挡通过，导致不通光。

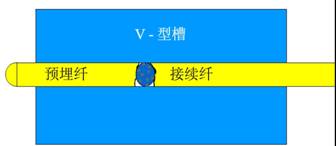

图7导入槽侧表面被刮出碎屑，阻挡通光并污染匹配液

　　7．光纤开剥产生的微损伤在接续压紧固定时，产生断纤致使接续失败。

图8  断纤现象

　　8．切割刀磨损后未及时更换刀口，造成现场光纤切割表面产生凸牙，接续时由于初始间隙较大，导致凸牙损伤预埋光纤，致使接续失败。

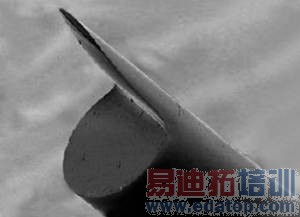

图9 光纤不良切割端面                            图10 受伤的预埋纤表面
