使用APC连接器实现OTDR/iOLM长期性能最大化

　　反射强度对 PON 盲区的影响

　　PON 盲区的定义与衰减盲区非常相似，不同的是 PON 适用于具有显著损耗值的事件（而衰减盲区通常适用于损耗可忽略的事件）。与衰减盲区类似，PON 盲区定义为 OTDR 信号的背向散射强度达到低于 0.5 dB 所需的距离。

　　我们以 1:32 分光器为例。此类分光器的正常损耗大约为 16 dB。假设使用 50 ns 脉冲来测试分光器，分光器之前的背向散射强度为 –65 dB，分光器之后为 –97 dB（因为 OTDR 测试信号在分光器中来回传输，所以在经过分光器之后，背向散射强度比之前低 32 dB）。–45 dB 的反射强度比经过分光器之后的背向散射强度高出 2 000 000 倍，该数值非常大。OTDR 检测器要在 –45 dB 的反射强度之后"恢复"至背向散射强度，需要很长时间。显然，在反射强度高于 –45 dB 的情况下结果更糟。

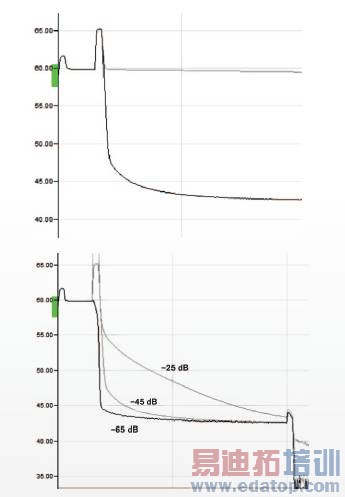

　　图 2. 顶部：连接器和分光器上反射强度为 –45 dB 时的典型 OTDR 曲线。在经过分光器之后盲区出现显著增加。底部：不同反射强度（–65 dB、–45 dB、–25 dB）的 PON 盲区。
