使用APC连接器实现OTDR/iOLM长期性能最大化

　　连接器反射强度：APC 与 UPC 对比

　　如我们所见，当损耗较大的分光器之前的反射强度高时，PON 盲区会显著增大。清洁的全新 UPC 连接器的反射强度水平较佳（通常低于 –55 dB）。但是，只要这些连接器磨损或者只是清洁不当，便可能造成反射强度显著升高。例如，脏污的连接器的反射强度可能比清洁的时候高出 1000 倍。

　　相反，APC 连接器具有内置斜面插针，本质上具备非常稳定的反射强度。即使磨损或脏污，仍然能够保持较佳的反射强度水平（通常优于 –50 dB）。

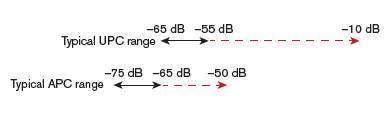

　　图 3. UPC 和 APC 连接器的典型反射强度范围。红色虚线：磨损或脏污的连接器的范围。

　　反射强度对测量的影响

　　当 OTDR 和分光器之间的链路上的反射强度较高时，PON 盲区会更长。更长的 PON 盲区会限制对靠近分光器的事件元素的区分能力。在下面的范例中，三个事件（标记为 1、2 和 3）在反射强度较高时会被合并在一起。

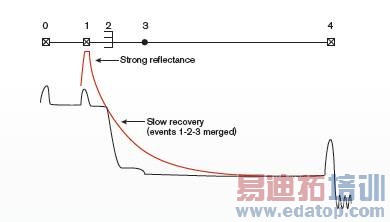

　　图 4. 带有和不带不良连接器的 FTTx 网络的典型 OTDR 曲线。不良连接器会导致反射强度较高，延长 PON 恢复区并降低 OTDR/iOLM 正确检测所有事件的能力。
