FPGA和单片机的串行通信接口设计
录入：edatop.com 点击：
when shift1=>
oddb<=oddb1(7) xor oddb1(6) xor oddb1(5) xor oddb1(4) xor oddb1(3) xor oddb1(2) xor oddb1(1) xor oddb1(0);
sout1<=tsr(0); --数据位
tsr(6 downto 0):=tsr(7 downto 1);
tsr(7):='0';
txcnt_r<=txcnt_r+1;
if (txcnt_r=7) then
state<=odd1;cou<=cou+1;
end if;
when odd1=> --奇校验位
if oddb='1' then
sout1<='0';state<=stop1;
else
sout1<='1';state<=stop1;
end if;
when stop1=>
sout1<='1'; --停止位
if cou<4 then
state<=start1;
else
state<=start2;
end if;
when start2=>
tsr1:=thr(15 downto 8);
oddb2:=thr(15 downto 8);
sout1<='0'; --起始位
txcnt_r<=(others=>'0');
state<=shift2;
when shift2=>
oddb<=oddb2(7) xor oddb2(6) xor oddb2(5) xor oddb2(4) xor oddb2(3) xor oddb2(2) xor oddb2(1) xor oddb2(0);
sout1<=tsr1(0);--数据位
tsr1(6 downto 0):=tsr1(7 downto 1);
tsr1(7):='0';
txcnt_r<=txcnt_r+1;
if (txcnt_r=7) then
state<=odd2;
end if;
when odd2=> --奇校验位
if oddb='1' then
sout1<='0';state<=stop2;
else
sout1<='1';state<=stop2;
end if;
when stop2=>
sout1<='1'; --停止位
if len="0000000000000000" then
state<=stop2;
else
state<=start1;
len<=len-1;
end if;
end case;
end if;
end process;
sout<=sout1;
end behav;

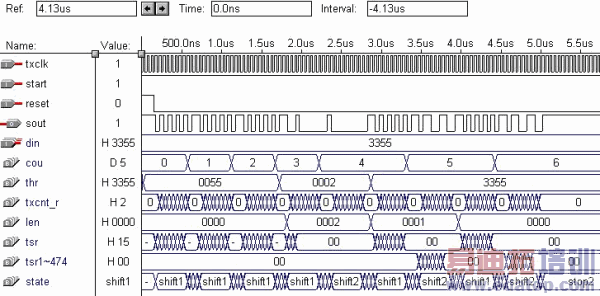

其中各信号的说明已在程序中标明了。波形仿真图如图所示。
FPGA数据发送时序仿真图
图中Din写入值为3355H，波特率为2400Hz，Start信号始终置逻辑1，即随时都能发送数据。Reset信号逻辑1时复位，逻辑0时电路开始工作。THR是数据寄存器，文件头、数据长度以及数据位都先寄存到THR中，Len是数据长度，TSR是低8位数据帧寄存器，TSR1是高8位数据帧寄存器。数据长度Len定为02H，发送时先发送低8位55H，后发送高8位33H，一共发送两遍。发送的数据格式说明：当发送55H时，其二进制为01010101，则发送的数据的二进制数为00101010111（1位开始位+8位数据位+1位奇校验位+1位停止位）。
单片机部分先对FPGA发送过来的文件头进行确认，正确就接收文件，否则放弃接收的数据。根据FPGA发送模块的协议，对串口控制寄存器SCON和波特率控制寄存器PCON的设置即可实现。
3 总结
目前电子产品的开发中经常要综合运用EDA技术、计算机控制技术、数字信号处理技术，那么电路各部分经常需要数据交换。本文也是基于此给出这方面应用的实例，供开发者交流。
作者：杜晓斌 陈兴文 来源：21IC电子网
