基于CY7C68013A的USB通信程序开发设计

3 固件程序开发

构成建构所需要修改的文件大约有五个。其中Fw.c为USB固件程序的主文件，为了实现控制传输，需要修改该文件：其一是要声明用来响应自定义设备请求的两个函数，其二是设置自定义设备请求的响应部分。

Periph．c首先要设置初始化函数TD_Init(void)，并应设置与EPOBUF有关的寄存器、CPU的时钟频率以及与I2C相关的寄存器：其次还要定义用来响应自定义设备请求的函数。

Fx2．h头文件中要定义自定义请求。

Dscr．a51中则需要设置的是设备描述符和配置描述符，还有接口描述符。而控制传输需要的O端点不需要设置。

Syncdly．h中要设置初始化函数TD_Init(void)的寄存器。

本文所介绍的实例中要用到的I2C总线的读写函数如下：

首先是：EZUSB_WriteI2C(BYTE addr，BYTE length，BYTE xdata*dat)，其中addr用于指定I2C设备地址；length为传送数据长度；*dat为发送数据缓冲区的起始地址：该函数可用于向EZ-USB I2C接口写一串数据。在所有提供的数据被发送之前，该函数立即返回。如果当前正在发送或接收数据，则发回FALSE，且数据不被发送。如果端口不忙，数据则进入队列，并返回TRUE。

第二个函数是EZUSB_ReadI2C(BYTE addr，BYTE length，BYTE xdata*dat)，其中的addr指定I2C设备地址；length为传送数据长度；*dat为接收数据缓冲区起始地址；该函数用于从EZ-USB I2C接口读一串数据。在所有被请求的数据读入缓冲区之前，该函数立即返回。用户需要不断的询问I2C的状态，以确定数据何时有效。如果当前正在发送或接收数据，则调用该函数时返回FALSE，数据也不被读出，当I2C端口不忙时，则读取数据队列并返回TRUE。

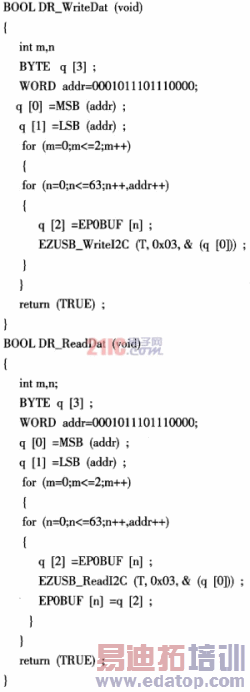

下面给出自定义请求的响应程序代码：

4 结束语

主要介绍了基于EZ-USBFX2通信的组成部分和设计过程，本设计用NI的LabVIEW作为测试系统信号源的设置数据传输部分，并通过UCY7C-68013芯片程序较好地达到了配置信号源的目的。该通信过程现已通过了NI公司的VISAInteractive Control的软件测试。事实上，该USB芯片除了配置作用外，还可以利用其他资源方便地实现测试系统的测试数据传输，从而达到充分利用资源的目的。

作者：刘德刚，唐 广 来源：国外电子元器件
