IEEE 1588精密时间协议——分组网络上的频率同步

图3：表明以太网交换机(上部)、线速路由器(中间)和软件路由器(底部)延时的柱状图。线速路由器性能相当于两层交换机，而软件路由器的PDV高出了两个数量级。

PTP协议还引入了一些特殊部件，如边界时钟和透明时钟，即只有一个端口用于提供PTP从时钟到主时钟、其它端口通过增加功能来保持精度的交换机。边界时钟是指有一个端口是PTP从时钟至主时钟、其它端口是主时钟到下游从时钟的多*换机。边界时钟提供了向众多子网调节同步的好方法。但使用级联边界时钟会在伺服环路中积累非线性时间偏移，最终导致不可接受的精度下降。

透明时钟是PTP网络中的另一个潜在硬件选项。这是一种带有PTP功能的交换机，能够通过修改Delay_Resp和Follow-Up报文中的精密时间戳消除交换机自身内部的接收和发送延时，从而改进从时钟和主时钟之间的同步精度。但是，当原始数据包密码校验和不匹配到达从时钟处的最终数据包时，透明时钟也可能产生安全问题。

PTP在电信中的应用

许多电信网络设备提供商都把IEEE 1588 PTP作为满足下一代无线和接入平台同步要求的最具性价比方法。例如，所有GSM和UMTS基站频率必须同步到±50ppb(十亿分之一)，以支持手机从一个基站移动到另一个基站时的网络切换。不能满足50ppb的同步要求将导致通话中断。为了满足这个要求，基站的传统做法是将内部振荡器锁定到从T1/E1 TDM回传连接恢复的时钟上。当回传通道变为以太网后，基站与传统的网络同步反馈连接断开了。图4给出了使用PTP的无线网络向远端基站提供同步的典型部署情景。基站都将采用PTP从设备恢复出定时数据包，进而用于控制基站的内部振荡器以满足50ppb要求。基站中的PTP从设备需要访问移动交换中心(MSC)中部署的运营商级PTP最高级时钟。在MSC中部署PTP最高级时钟的关键考虑因素包括：

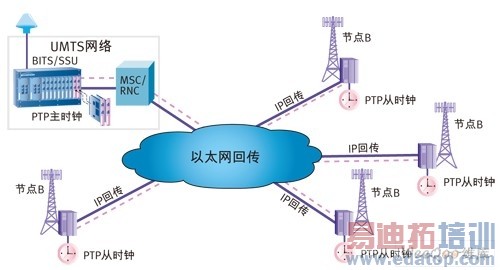

图4：向下一代UMTS基站提供同步需要利用在MSC/RNC中部署的PTP最高级时钟。同步数据包从最高级时钟流向基站中的从时钟。
