基于千兆以太网的基带光纤拉远设计

3 硬件设计

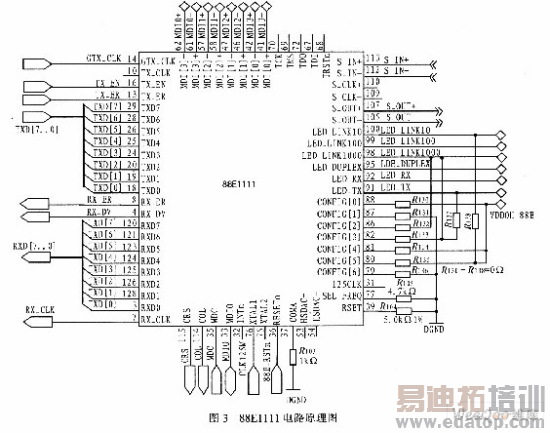

图2所示是1．25 G光收发器SSFF315l的电路原理图，其收发引脚RD±、TD±分别连接到88E1111的高速串行信号接口S_IN±、S_0UT±信号。图3所示是88E1111的电路原理图，其主要引脚连接关系如下：GMII接口信号(详见表1连接到FPGA；Management接口信号MDl0、MDC连接到微处理器；Config接口信号按表2映射关系连接到LED接口；XTALl引脚输入125 MHz时钟信号，频率稳定度±50 ppm；RSET为芯片参考电压输入引脚，通过5 kΩ精密电阻连接到地；SEL_FREQ为时钟输入选择引脚，接低电平时，选择125 MHz时钟输入。

88E1111完全按照IEEE802.3协议工作。TX_CLX为发送时钟，TX_EN为发送使能信号，TX_EN有效时，在发送时钟TX_CLK的上升沿传送数据，TXD[7：0]至88E1111，完成发送操作。RX_CLK为接收时钟，RX_DV是接收数据使能信号。RX_DV有效时，在接收时钟RX_CLK的上升沿从88E1111接收数据RXD[7：0]，完成接收操作。

4 设计中应注意的问题

4．1 电气接口匹配

88E111l的高速串行信号接口为CML接口，光收发器的信号接口为LVPECL接口。因此接口之间要增加CML转LVPECL电气接口匹配电路。采用交流耦合接口匹配电路时，发送端在IVPECL的2个输出信号上各加一个到地的偏置电阻，即图2中R9、R10，电阻值选取范围142～200Ω。输入端在LVPECL的2个输入信号之间跨接一个电阻，即R5，阻值取100 Ω。

4．2 GMII接口设计

GMII接口数据速率达到125 Mb／s，速率较高，为了避免各个信号在PCB板上由于传播时延不同而造成相位误差，布线时，TXD[7：0]、CTX_CLK、TX_EN为一组信号，RXD[7：0]、RX_CLK、RX_DV为一组信号，两组信号必须严格等长。

4．3 PCB布线设计

基带光纤拉远接口板上有LVTTL、LVPECL、CML等多种信号。为避免相互干扰，PCB布线时应注意，在差分线对内，2条线之间的距离应尽可能短，以保持接收器的共模抑制能力，在PCB板上，2条差分线之间的距离应尽可能保持一致，以避免差分阻抗的不连续性。

5 结束语

基于88E1111的基带光纤拉远接口设计方案，在千兆、全双工运行模式下，接口数据传输速率可达800 Mb／s；在单模光纤传输时，传输距离可达20 km，完全达到数字微波接力系统的设计要求。本方案已在多个数字微波接力产品中得到应用，具有设计简单、性能稳定的优点。相比传统的方案有以下2个创新点：1)传输数据采用符合IEEE802．3协议的数据帧结构，接口标准、可靠；2)采用光纤作为传输介质，避免了系统的室内外单元之间馈线连接的不便，大大降低了系统成本和设备开通的难度。
