ADS仿真，相同的带状线，为什么结果不一样
录入：edatop.com 点击：

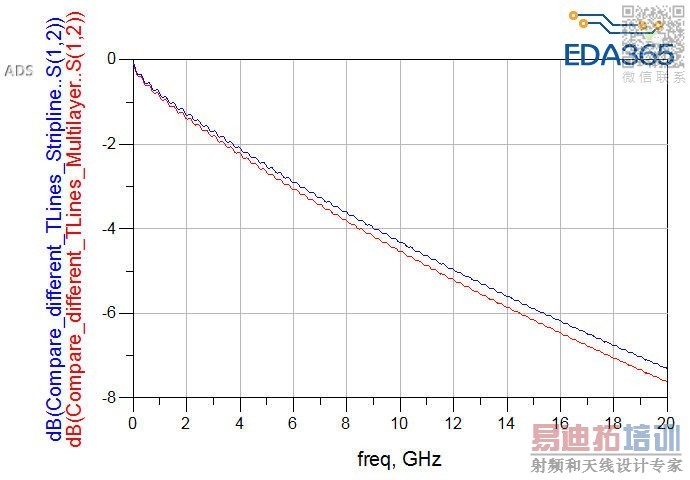

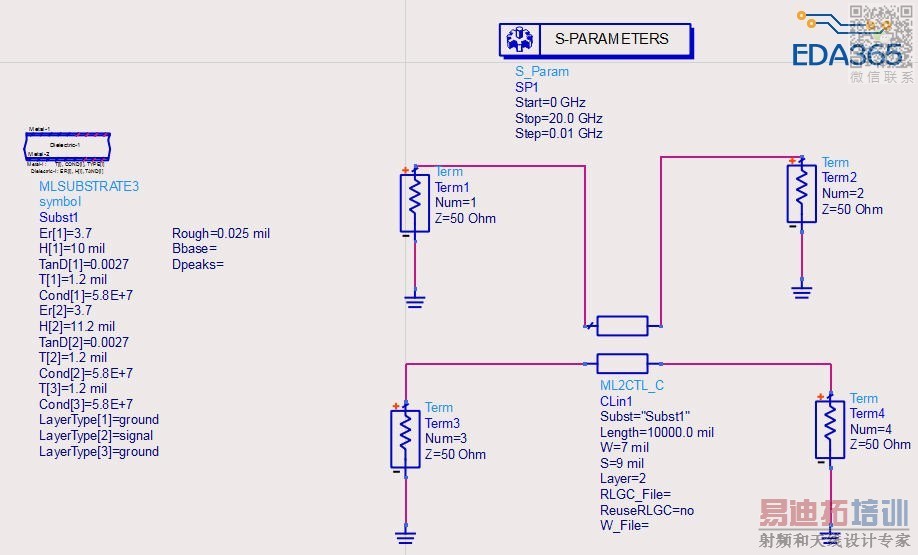

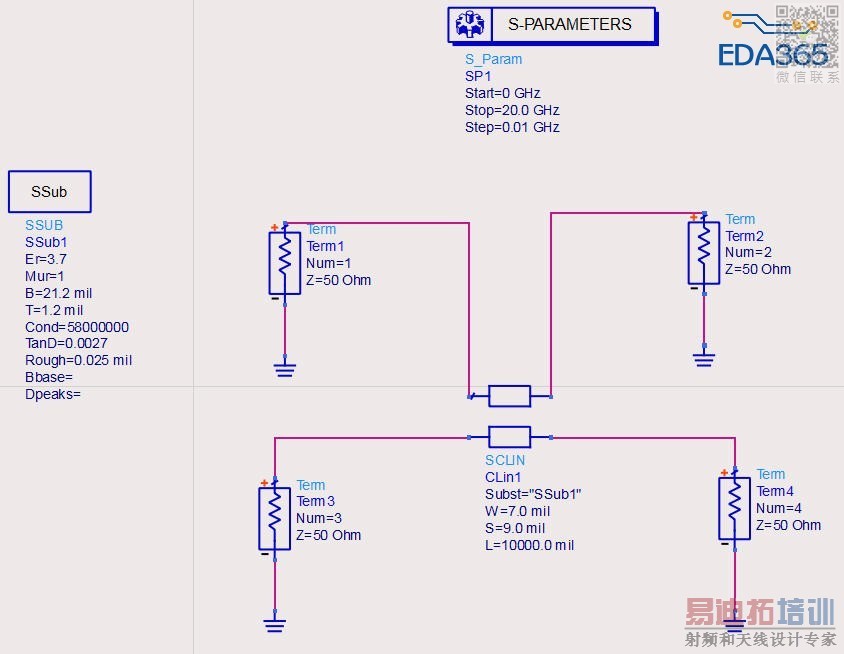

各位大神，帮我看看，是我哪里的设置有问题吗?为什么都是带状线模型，仿真结果会有这样的差异呢?在实际仿真中，应该使用哪个模型?
都是带状线模型，结果不应该有差异啊
2D的模型有差距太正常了。SSUB的模型导体是在介质的正中间，上下到最近的导体表面的距离都等距。与你mlsub略有差别，mlsub你设置的是实际制版工艺。
谢谢您的解答。我修改了一下线间距，调节适当的线间距两者可以拟合
解决了吗
