衰减器如何做的频带宽一些？

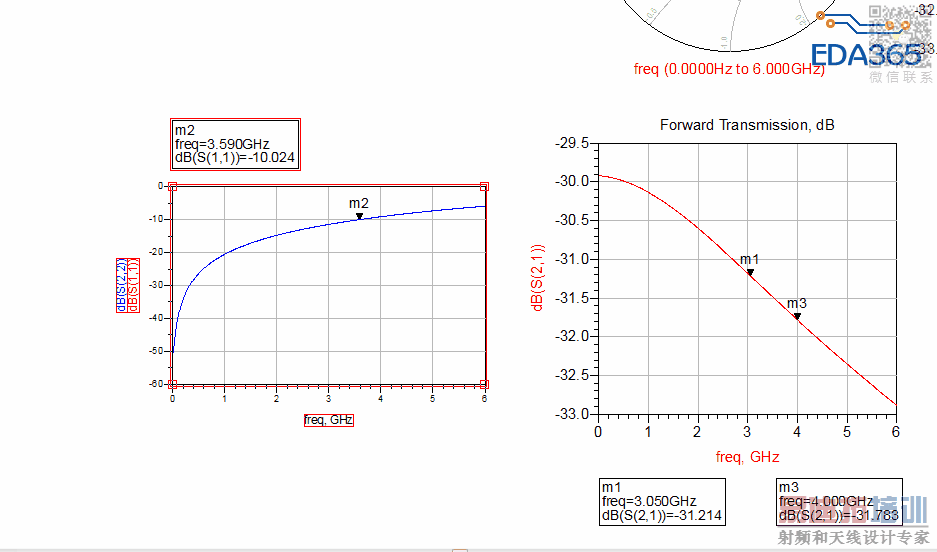

论坛里的大神们，请问有没有什么方法让π型衰减器的频带宽一些?要求0-6GHz，我差不多到4GHz，s(1,1)就不满足基本要求了，如图，衰减量要求30dB,平坦度不要超太多，衰减在30附近就好。现在的情况是我能用的材料，以及这种结构到极限的情况了，频率要再做宽一些是不是要加一些东西啊，用的板材是FR4，现在还是学生，做毕设也用不着太贵的板材。

对板面积有要求么?

π型衰减器用精密电阻应该是可以做到大带宽30dB要求的。
试试75/1.3k/75  请使用0402以下封装，误差请用小于1%的C0G元件。
接入的走线请做50ohms阻抗控制。

没有要求的

小编你好，

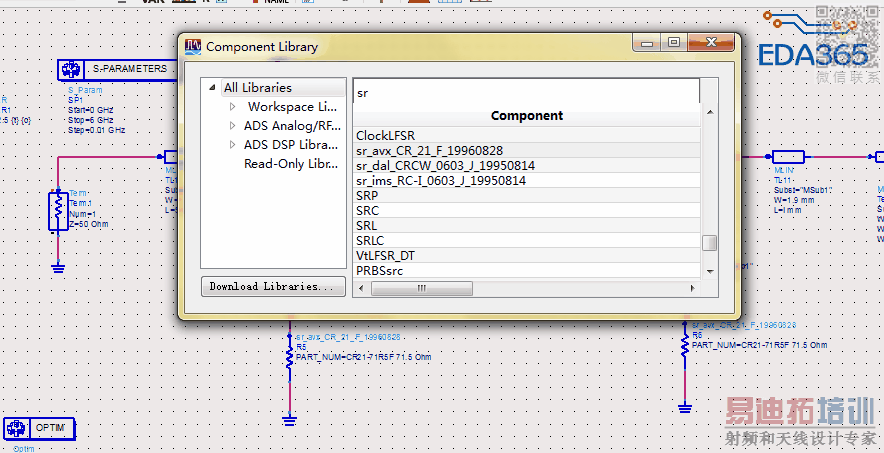

我仿真时用的ADS里自带的原件库，电阻就这几个，您说的精密电阻是什么?要自己下载再导入吗?

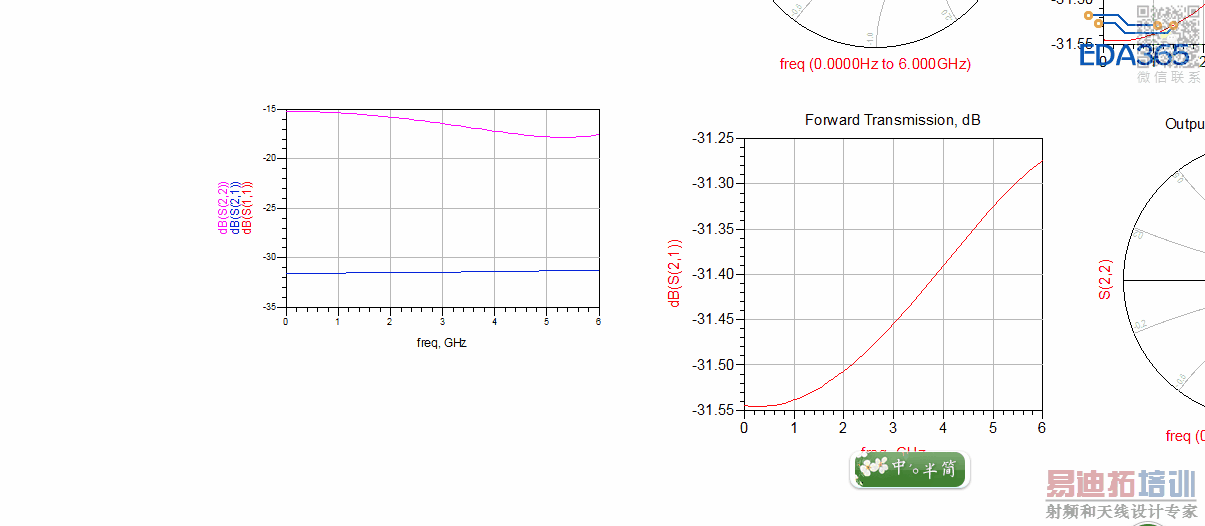

s(1,1)不错，就是衰减的有点儿厉害

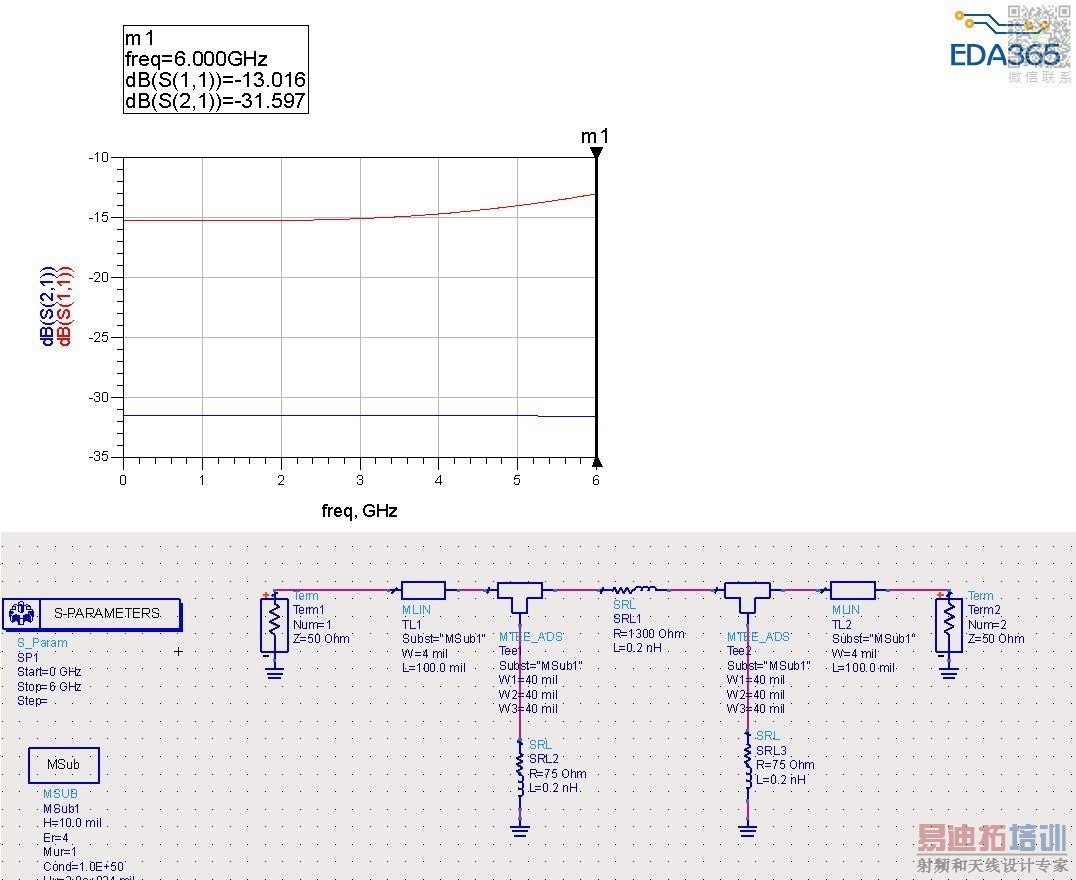

不太清楚你怎么分析的。0402电阻的高频等效电感一般要小于0.2nH,看起来你加了很长的微带线，FR4的衰减随频率增加而增加，1G的时候衰减大概为0.1dB/inch,频率越高衰减越大。所以你外围的走线建议小于1inch。还有电阻75ohms对衰减量很重要，不要改成71.5ohms

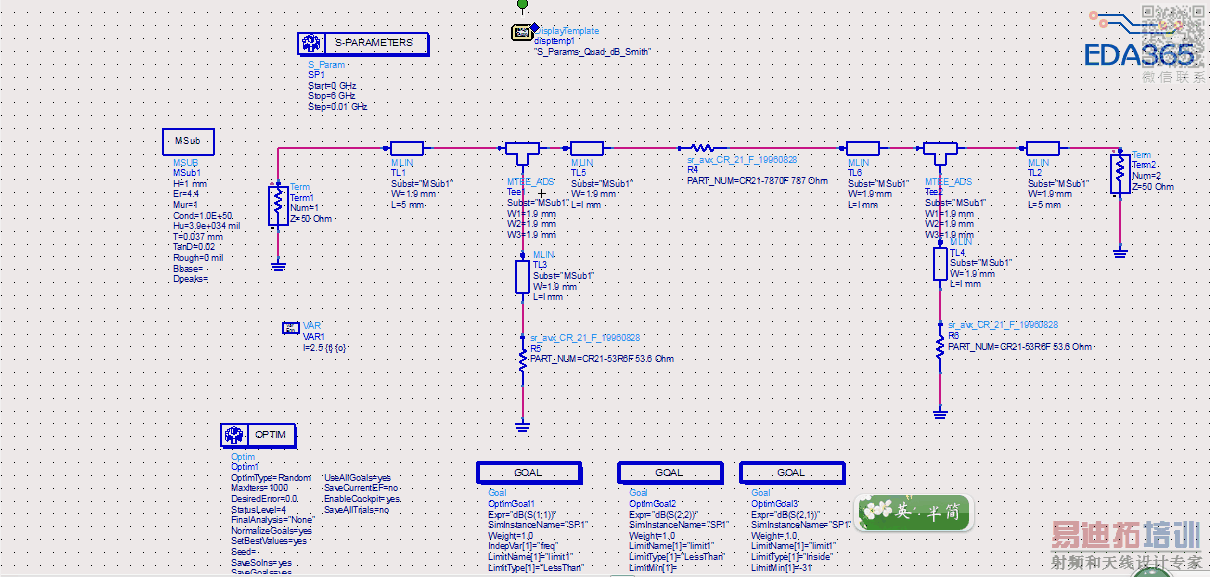

谢谢小编的回复，我一直用的纯电阻仿的，这是结构图

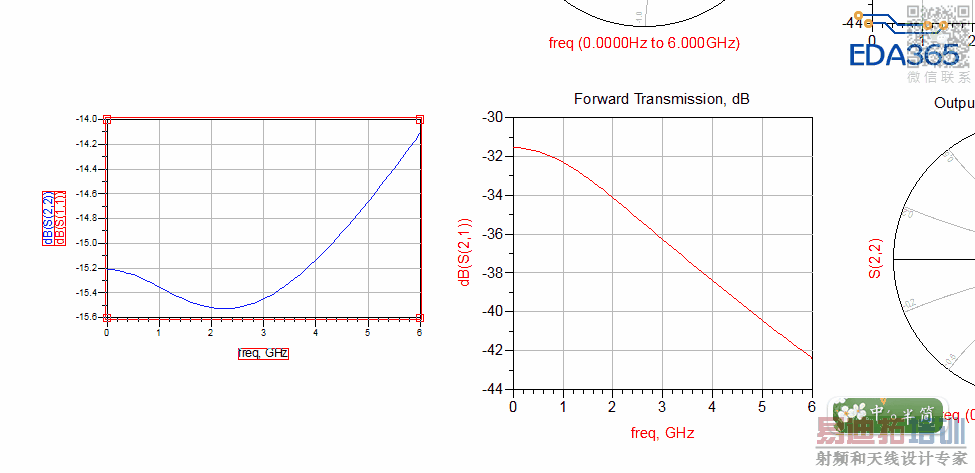

，和你的图相比，有的地方我加了微带线，可是不加的话怎么往上焊器件啊，下面这个是我用你的结构仿出来的结果

，我用我的图仿的时候有些参数和你的不太一样，比如Er=4.4,微带线的宽度也不一样。

对了小编，你仿真时是不是没改板材厚度啊，H=10mil   ，那么薄，我用的FR4有1mm厚

还有，您是怎么计算出阻值的，我看的一些资料都是用纯电阻做的，计算阻值就用个小软件就好，比如

，您这种带电感的电阻如何计算在衰减器中的阻值的呢

0402元件的焊盘有40mil，也就是1mm左右就可以了。多出来可以再加点走线，对于射频滤波衰减电路，能短则短。介电常数你以你要做板的板厂给的为准，一般在3.8~4.5之间。至于板厚，如果你是双面板建议越薄越好，我的设置是比较随意的，没有考虑走线阻抗，因为走线不长对衰减电路影响不大，这里只是给你个架构，你不必和我的一模一样。

你是75ohms的系统。Zs=Zo=75
我们来算算，很容易的，列几个方程就能得出。
令输入端口入射电压为v1+,反射电压为v1-，输出端口入射电压为v2+,反射电压为v2-，源电压为Vs=1V
我们设计的目标
|v1-/v1+|<0.3
0.6<(v2-/v1+)<0.7
Zin=R1||(R2+R3)
所以
v1+=Vs*Zin/(Zin+Zs)
|Zin-Zs|/|Zin+Zs|<0.3
v2-=v1+*(R3/(R2+R3))
把Zs,Vs,Zin代入，很容易就能求出需要的R1,R2,R3
我之前计算的是50ohms的系统。

sorry，我忘说了，特性阻抗是50欧姆，，，前后得焊接同轴线的接头
现在我知道为什么理论基础也挺重要了，谢小编

那个软件上的75欧姆是默认的，我用它算的话还要自己改的

对了小编，FR4的板材，要做到特性阻抗50欧姆，微带线的宽必须是1.9mm，宽做成1mm不匹配了。

不匹配也不会影响你端口的反射和损耗太多，你追求精益求精可以使用你合适的宽度来做。
