基于ADS仿真带通滤波器的微带实现问题

录入：edatop.com 点击：

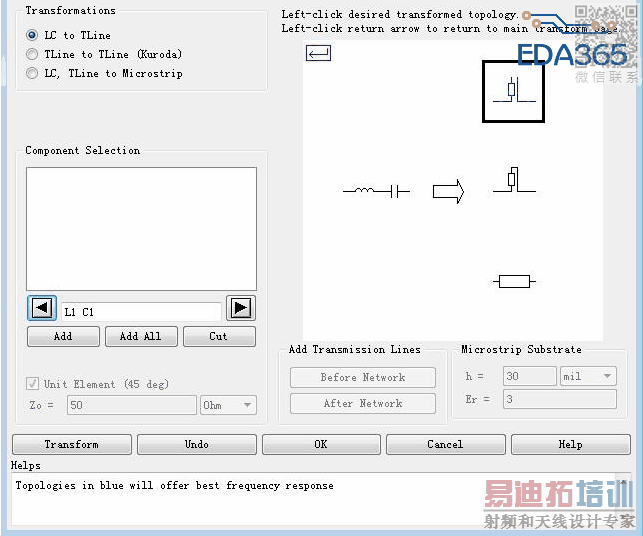

如图，在转换的时候，应该选择哪一种?谢谢~啦~~
还有就是遇到高阶的怎么进行kuroda变换

看不到你的图。
进行kuroda变换要么先手算。
要么就用ADS自带designkit下的filter设计。

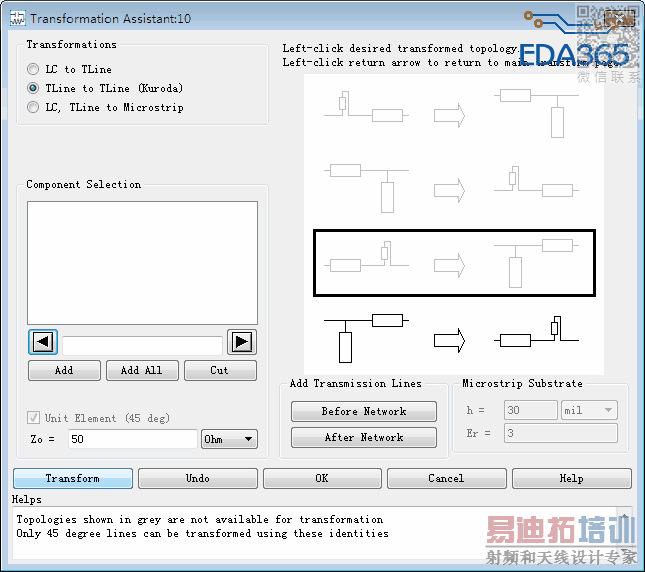

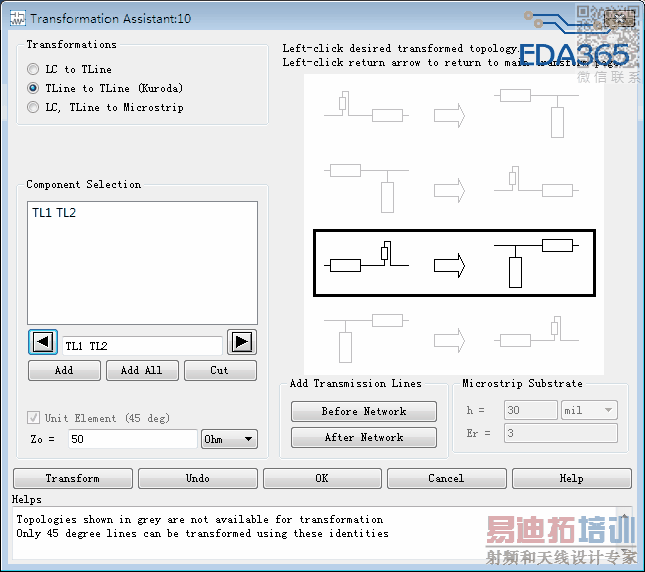

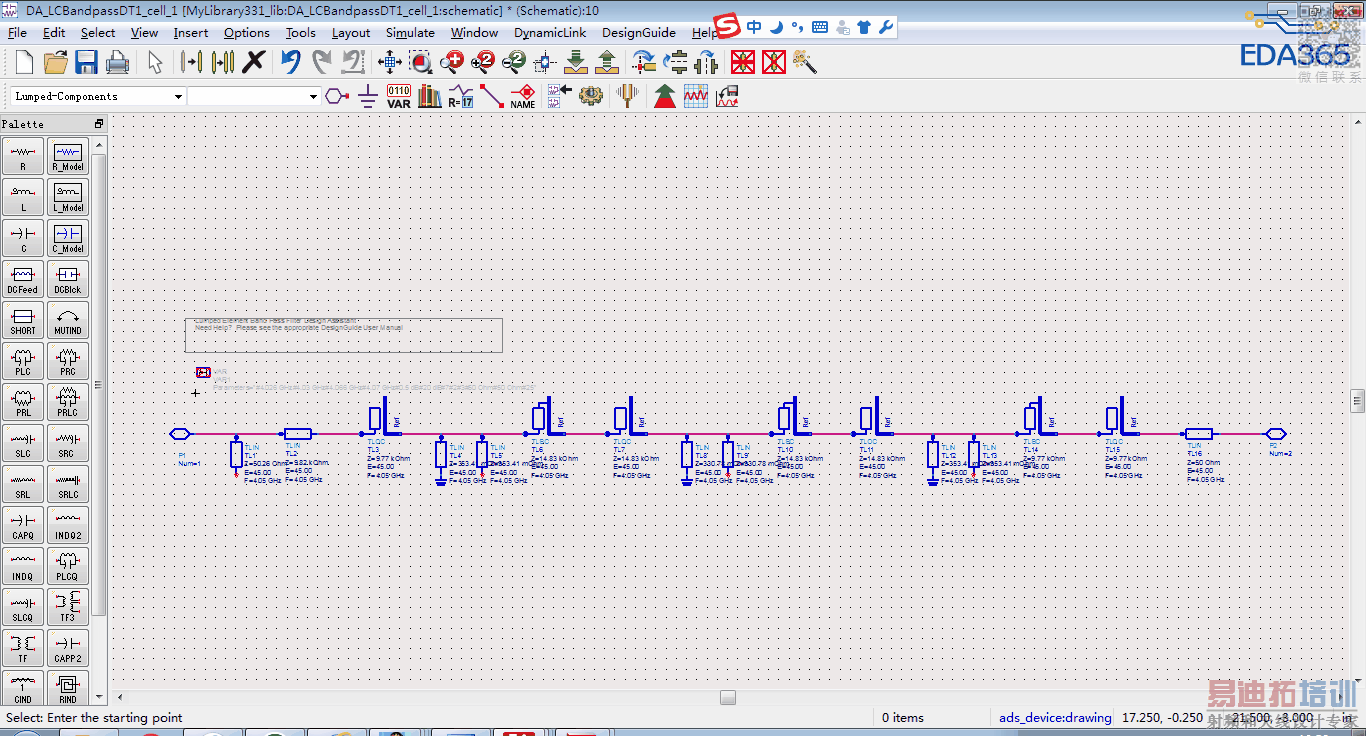

就是这个，原谅我太蠢，之前没传上去。在七阶的带通滤波器LC的变换到微带的时候，并联处是不是等效为短路短截线，串联处是不是等效为开路短截线?重点是之后的Kuroda变换全灰了，没法进行下一步，按照ADS2011射频电路仿真教程的114页，没法进行。可能是新手还有其地方没明白，求指教啊~~~

kuroda通常的做法是：
1.并联C变为并联开路短截线，并联L变为并联短路短截线，
2.串联L使用kuroda变为并联开路短截线，串联C变为并联短路短截线。

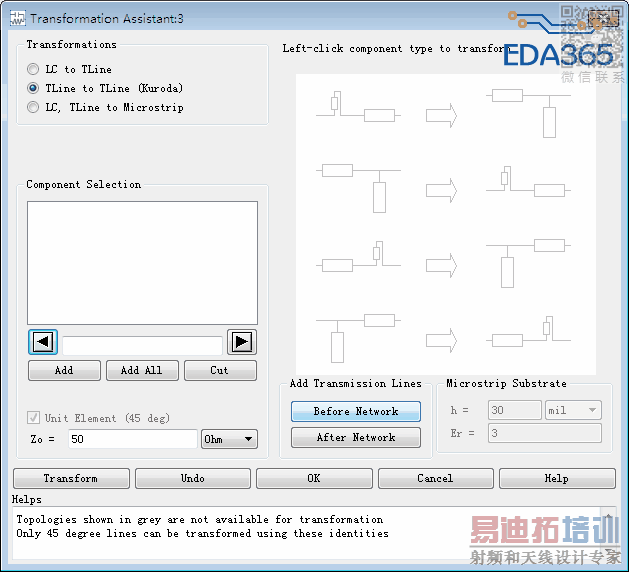

你的图中component selection已经没有值了，当然是灰的。而且你选择的tline to tline,这一步是要你做完LC的kuroda变换，全部变成传输线了再做变换的。
