原理图版图联合仿真无法识别安装的电容库的问题

录入：edatop.com 点击：

在原理图中，仿真一切正常，但是在版图和原理图的联合仿真中，即使我添加了村田的netlist控件，仍然无法识别图中的村田电容电感。

网上看见不少类似的发帖提问，但貌似都没有解决?

请大家指点一下，好苦恼。

用的版本是ads09.

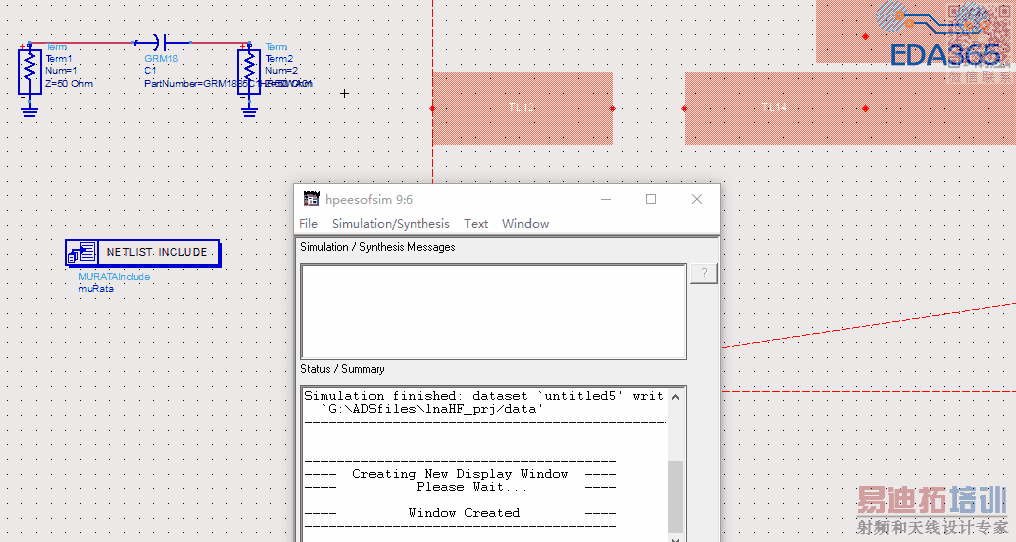

图看下。

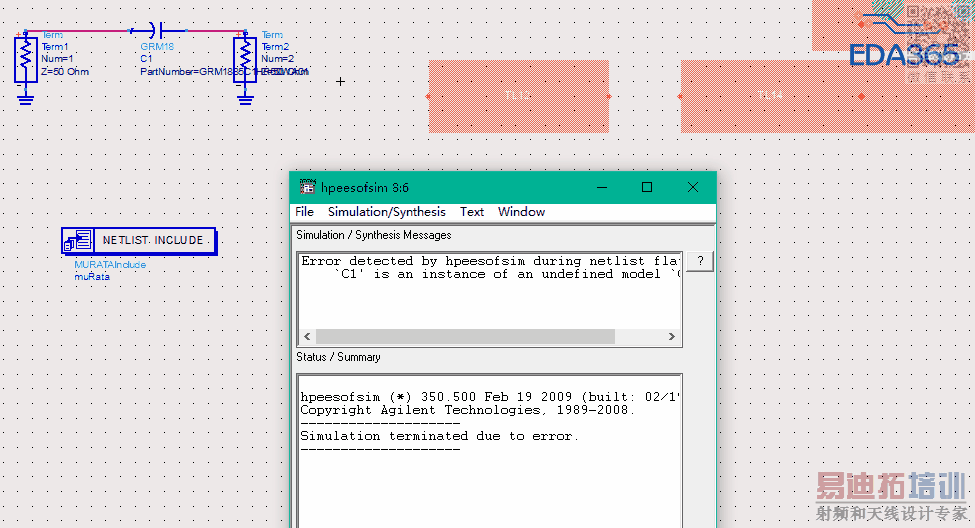

原来的图删了，我新画了下，只要把导入版图，就不能识别电容了，把版图禁用，是可以识别村田的电容的。

netlist没试过，你可以试试用村田design kit的s参数，应该是没有问题的。
可能ADS2009还不支持。

只仿真原理图是没问题的。就是联合仿真不能识别。

再请问下，您说的方法是具体是什么意思呀?我安装了村田的design kit了，在原理图里可以直接添加规定型号的器件，但是不知道怎么直接调用S参数。

design kit本身就是s参数。

嗯，您的意思是联合仿真的时候，不能直接使用村田的lib库里的器件，而是通过定义s2p器件，用其S参数来仿真?
