关于ADS仿真很奇怪的问题

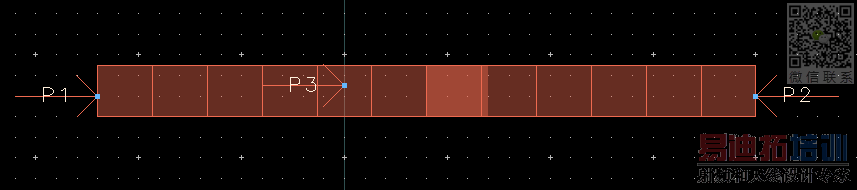

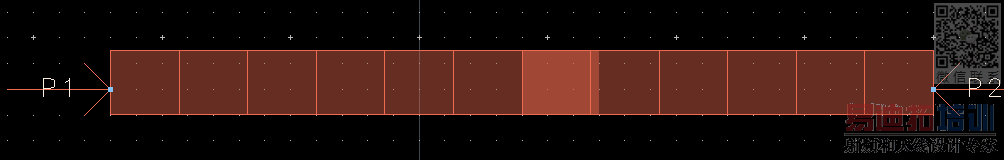

问题描述：在ADS的layout里面画一段微带线，宽度20mil，长度200mil。在微带线两边分别添加端口1和端口2，发现S11没有问题。但是当我在线的中间再添加一个端口3的时候，这时候S11反射很大，这是什么原因呢?PS：端口采用的默认，TML

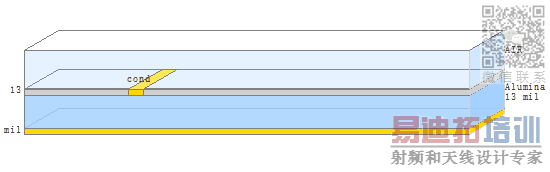

节电常数：4.4

2-PORT

S11-2

这个问题是我在提取PCB进行仿真的时候，由于电容电感的焊盘一边是在微带线上的，所以需要增加一个port，否则在原理图里面就加不了元件，但是在layout仿真的时候出现以上奇怪的现象，还请高手指导。

加了端口S3,在EM仿真就相当与在S3端口端口50的负载来计算S11的，你可以通过产生symble来仿真电路图，电路图中把端口S3开路，那结构一样了。

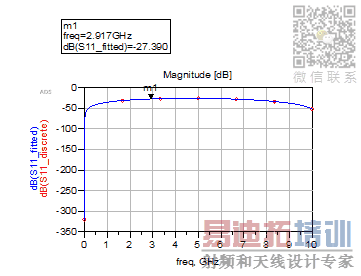

确实如你所说，创建模型之后调到原理图仿真，S3端口不接，S11已正确，如下图。感谢zhhp的指点。
对这个问题的解释，我是这样想的，也不太确定：
难道PCB仿真的时候S11是基于端口3来计算，因为还有一段S3-S2的stub线，所以导致S11较差。

所以实际在PCB提取模型的时候，还是对的，我们不用去care 端口的S参数?但是我在仿真其他PCB的时候，有时候就是S11就是对的，在-20以下，不知道怎么解释了。

这个比较好理解，你在没有加3端口的时候，端口3的地方是开路状态，你加上3端口后，端口3这边的阻抗为默认的50欧姆，且与传输线并联关系，那从1端口看过来，这边就有阻抗不连续，就有反射。

这个跟端口设置有关系，P3是一种特殊情况，端口的校准方式不同
