单频圆形微带贴片天线设计

录入:edatop.com    点击:

式中:J1 是一阶第一类贝塞耳函数。令R = 50 Ω ,代入式(8),就可以估算出馈电点的位置L,即在离圆形贴片中心L 处馈电,即是天线达到50 Ω 的输入阻抗。

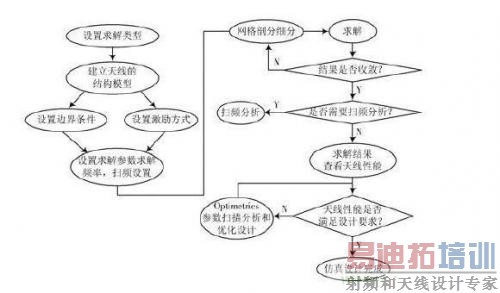

  同轴线内芯半径暂时设为0.6 mm,同时在接地板上挖出一个圆孔作为信号输入端口,将内芯包围起来构成同轴线,半径约为1.5 mm,端口的阻抗为50 Ω。   通过上面分析,得出天线参数的初始值:圆形辐射贴片半径:a = 5.39 mm;介质基片厚度:h = 2.00 mm;介质基片半径2*a;馈电点位置:L = 1.96 mm;内芯半径:n = 0.6 mm;外芯半径:m = 1.5 mm。   2 运用HFSS 软件进行天线仿真 基于ANSOFT 公司HFSS 三维仿真软件,对天线进行建模分析。仿真流程见图1。   图1 仿真流程图     根据初始尺寸及HFSS天线设计要求,创建天线初始模型如图2所示。 图2 天线结构图     通过HFSS对初始值的仿真可知,当前的初始值并没有完全使天线达到7.2 GHz,且此时天线的各项性能指标也达不到要求。那么,需要用到HFSS的扫频分析和优化设计功能来优化天线的各项参数,使引信天线的性能达到最佳。
