天线知识-孔径天线，喇叭天线

具有端部孔径的天线可称为孔径天线。波导是孔径天线的一个例子。传输线的边缘以开口端接时，辐射能量。这个孔是孔，使其成为孔径天线。

孔径天线的主要类型是 -

• 波导天线
• 喇叭天线
• 插槽天线

现在让我们看看这些类型的孔径天线。

波导天线

甲波导能够当在一端激发并在另一端开口的辐射能量。波导中的辐射大于两线传输线。

频率范围

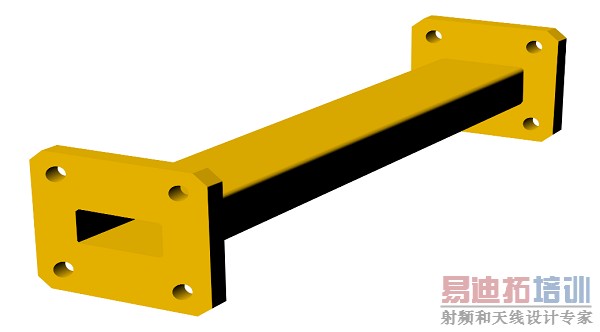

波导的工作频率范围在300MHz到300GHz左右。该天线工作在UHF和EHF频率范围。下图显示了一个波导。

具有端接端的这种波导作为天线。但只有一小部分的能量被辐射，而大部分的能量被反射回开路。这意味着VSWR（电压驻波比，基本参数章节探讨）值增加。波导周围的衍射提供了较差的辐射和非指向辐射图。

辐射模式

波导天线的辐射差，模式是非指向性，意味着全向。一个全向图案是不具有一定的方向性，但在向所有方向发射的一个，因此它被称为非定向辐射图。

上图显示了全向图案的顶视图，也称为无方向图案。二维视图是我们已经知道的八位图形。

优点

以下是孔径天线的优点 -

• 辐射大于两线传输线
• 辐射是全方位的

缺点

孔径天线的缺点如下：

• VSWR增加
• 辐射不良

应用

以下是孔径天线的应用 -

• 微波应用
• 表面搜索雷达应用

波导天线必须进一步修改，以获得更好的性能，从而形成喇叭天线。
