Portable Folded Dipole

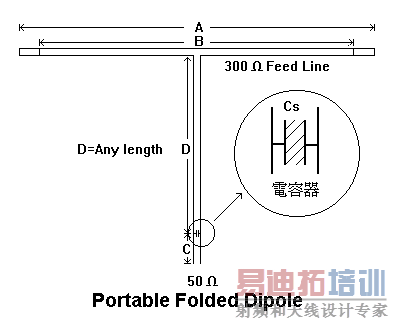

移動通信帶什麼天線好呢？Random-Length Wire 嗎？ 提醒您別忘了帶 Antenna Tuner ； Dipole 嗎？別忘了同軸電纜的重量不輕哦! 帶摺疊偶極 (Folded Dipole) 不錯吧！ 了不起再帶個 4:1 的 Balun 就好了。答案已經很接近了，下面所介紹的天線可以讓您 連 Balun 都省下來，它的設計及相關長度如下：

Dimension of Portable Folded Dipole FREQ A(m) B(m) C(m) Cs(pF) STUB(m) 3.750 38.6 32.1 3.97 289 11.39 7.150 19.97 16.79 2.08 151 5.97 10.125 14.09 11.86 1.47 107 4.22 14.175 10.07 8.47 1.05 76 3.01 18.118 7.88 6.63 0.83 60 2.36 24.940 5.72 4.82 0.60 43 1.72 28.500 5.01 4.21 0.52 38 1.50

圖中電容的作用就是負責將阻抗由 300Ω 轉換為 50Ω 的關鍵，如果你想要發射較高的 功率，那麼就要用耐高壓的電容器，或者是將電容器拿掉改接上一段 OPEN STUB。

在實用上，這支天線的表現實在令人激賞。理論上平行饋線與無線電機應該用 1:1 BALUN 連接，但直接把它銲在同軸型接頭也可以。由於使用平行饋線所以信號衰減量小，也方 便把天線架設在離電台較遠但較理想的位置，又因為平行饋線重量很輕，即使是用釣竿 也可以做為天線的支撐，若是把天線架設在兩棵樹中間，也不必擔心中央部份下垂太嚴 重。比較不方便的是這不是多頻段天線，此外還要注意發射一段時間之後電容的溫度會 升高，因此電容值會有所變化，但用的如果是空氣式電容就沒有這種顧慮了。

哦！我就寫到這裡了，因為這支天線實在太簡單了。我個人強烈的，用力的推薦您 一定要做一支來試試看。

来源：BV3FG / Robert Suen，https://www.qsl.net/bv3fg
