CST中如何仿真GPS上半球空间的辐射占比

录入:edatop.com     点击:
手机GPS天线测试,除了关心常规指标外,通常还要评估天线上半空间和下半空间的辐射比,以了解GPS天线真正有用的辐射效率有多少。

本期将以GPS天线为例介绍在CST中如何仿真GPS上下空间的辐射比。

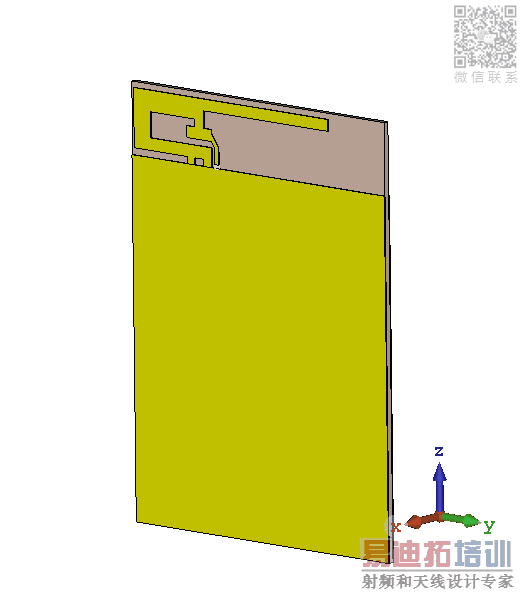

这里用Antenna Magus库,创建了一个IFA天线用来做本例的演示,如下图所示:

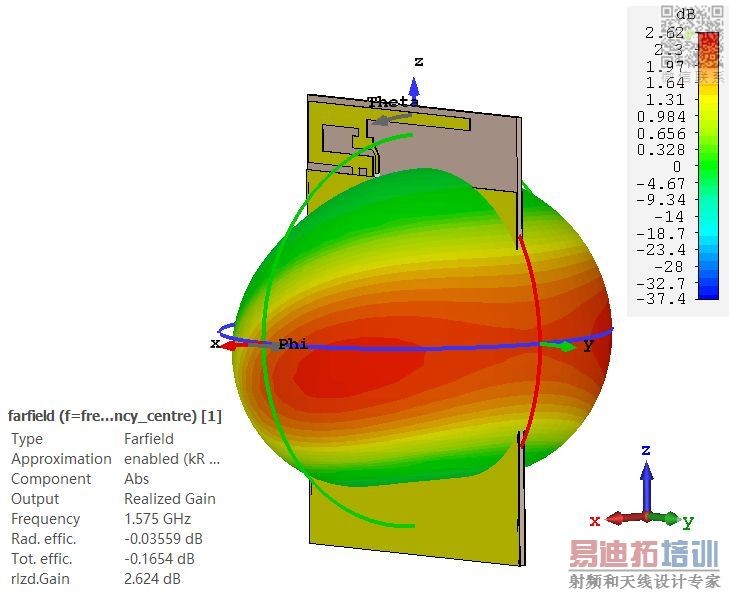

要进行方向图分析,需要设置一个远场频点的监视器,例如1.575GHz。然后仿真得到天线的远场方向图如下图所示:

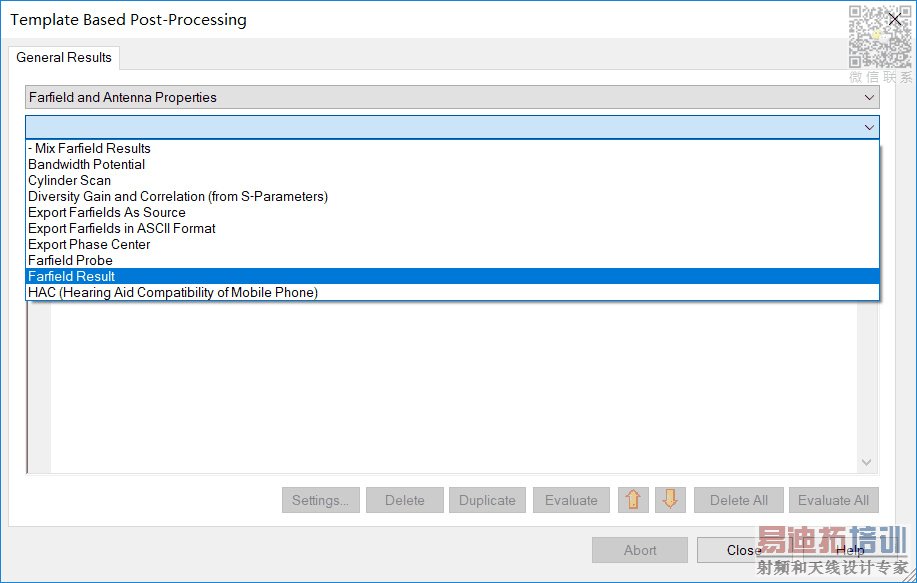

打开后处理模版选择Farfield Resut,如下图所示:

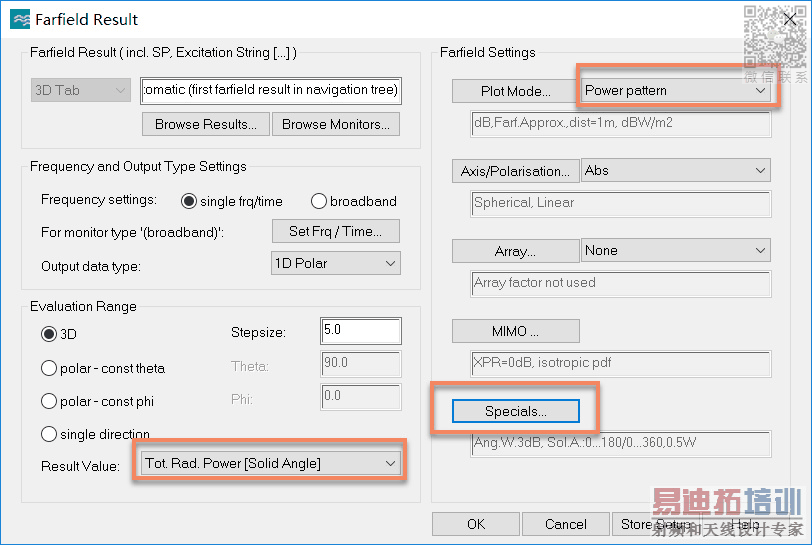

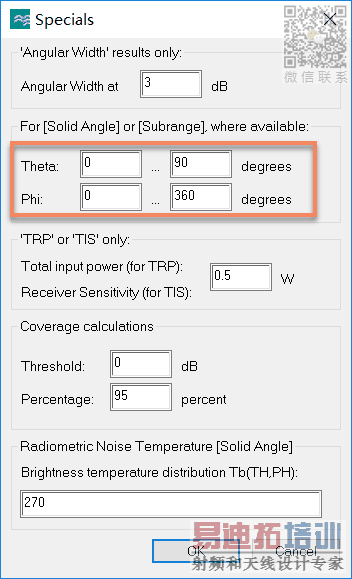

打开Special选项,如果是上半球空间,我们根据全局坐标系,将theta范围选择0:90。上半空间设置如下图所示:

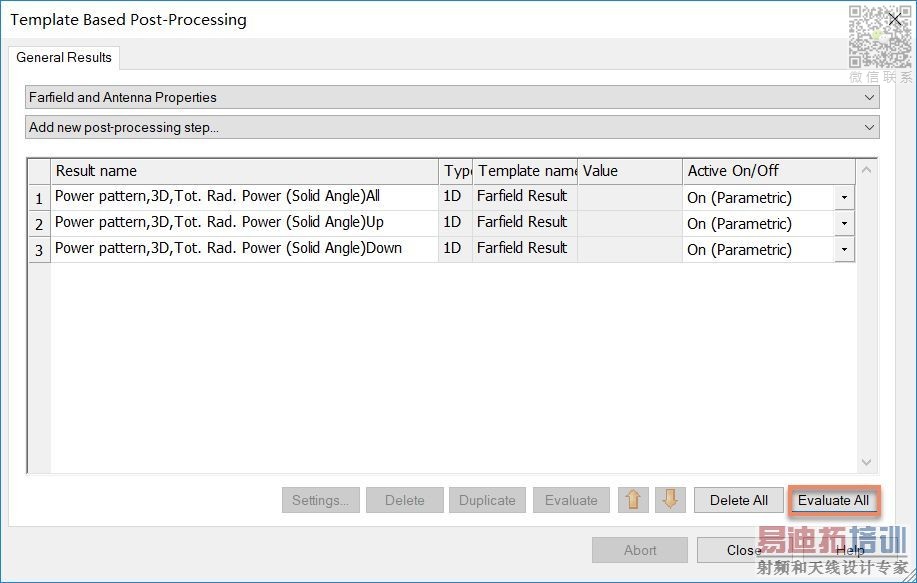

同理下半球空间我们选择90:180,全空间就是默认的0:180,重复上述操作创建三个后处理,如下图所示:

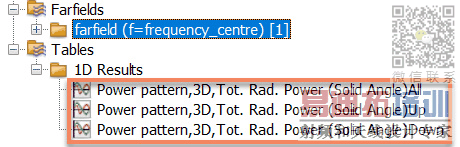

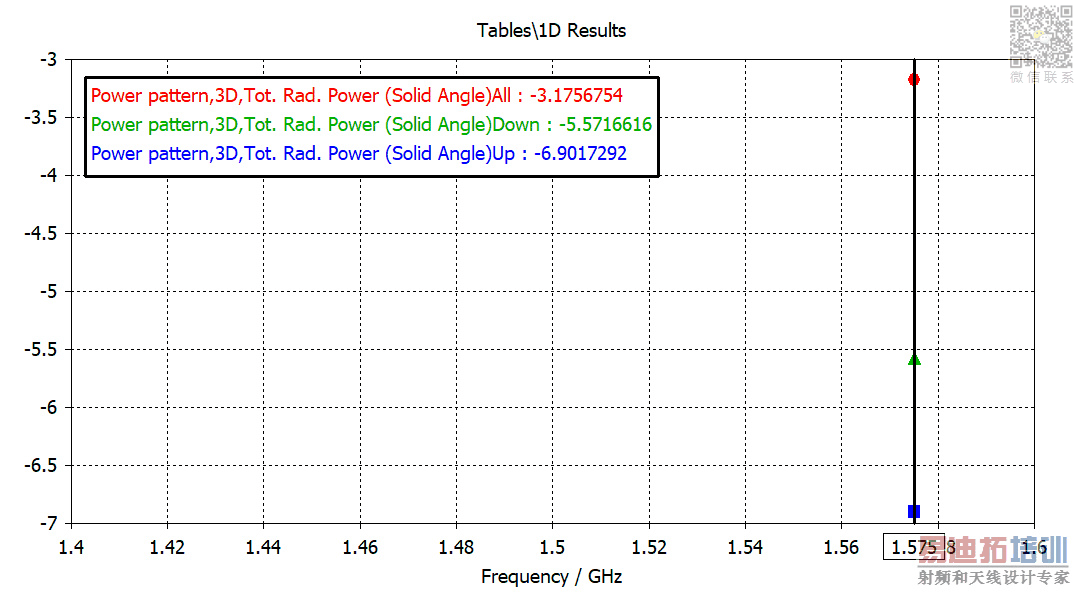

点击Evaluate All,在导航栏下table下得到结果,如下图所示:

以这个天线为例,其上半空间和下半球空间的比值是-1.33dB,上半空间辐射占比-3.73dB。

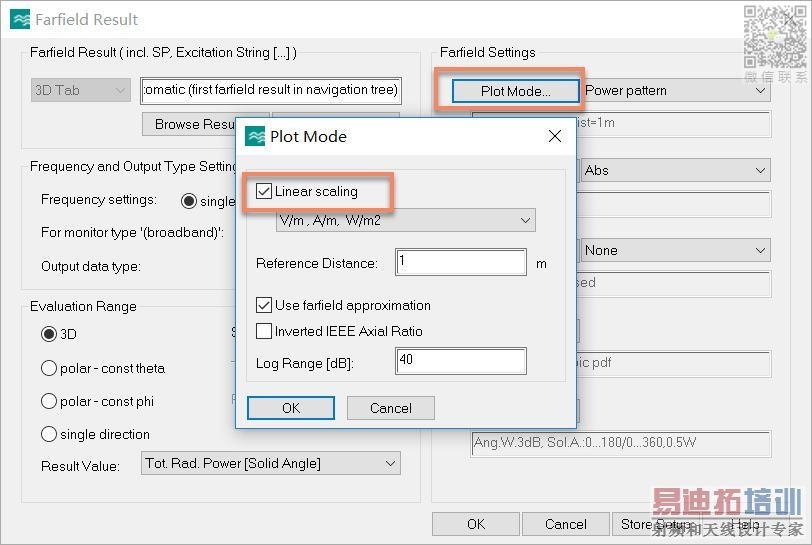

我们也可以将结果用线性显示。

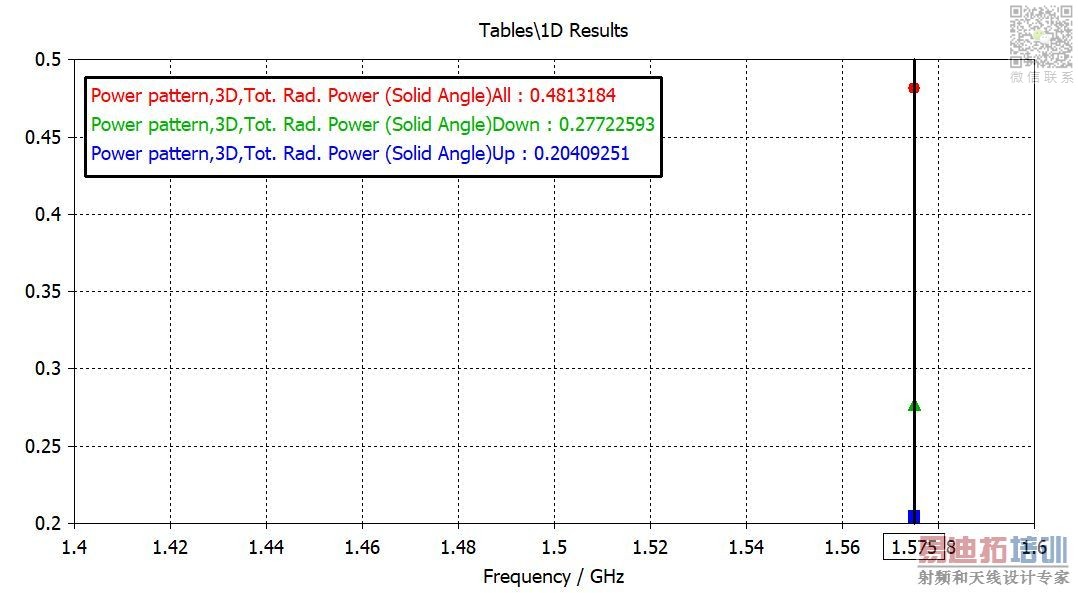

这样得到的结果如下图所示:

这样的结果更直观一些,总功率是0.5w,进入天线并被辐射的功率是0.483w,其中0.204向上半球空间辐射,0.277向下半球空间辐射,上半空间辐射占比是0.42。

本期我们介绍了天线前后辐射比的后处理使用方法。
