如何在CST中得到Total Scan方向图

录入:edatop.com     点击:

本期将介绍如何在CST中得到Total Scan方向图。

CASE1

首先以两个dipole天线为例,如下图所示:

我们完成这个两单元阵的仿真,可以在远场结果看到各个频点的结果如下图所示:

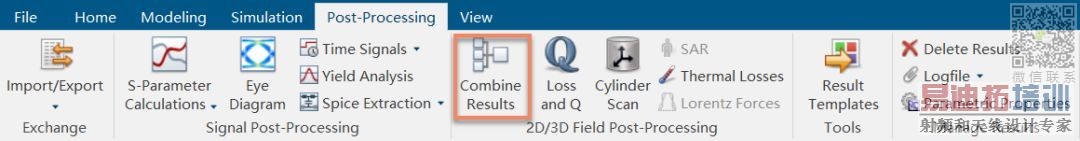

我们可以在combine按钮下任意合成不同幅度相位下的结果如下图所示:

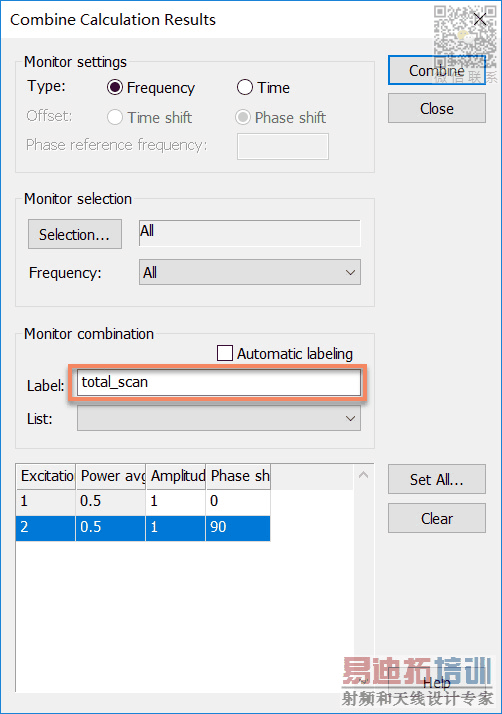

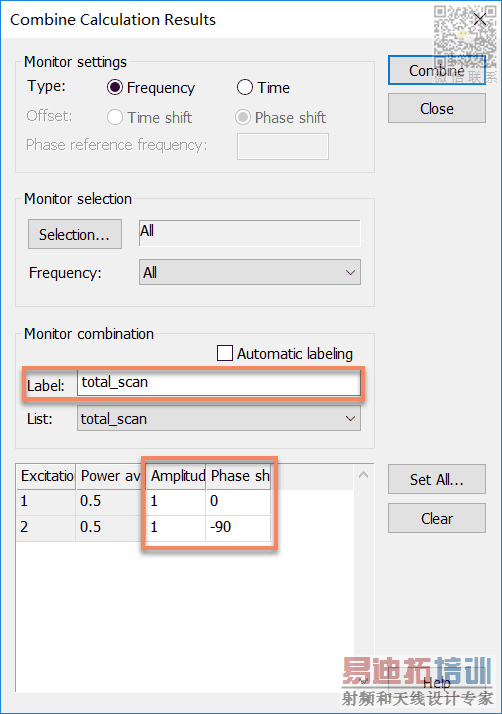

这里我们将两个端口的幅度都设为1,port2与port1,相位差-90度,并取名为total_scan,如下图所示:

点击combine,得到一组新的远场方向图如下:

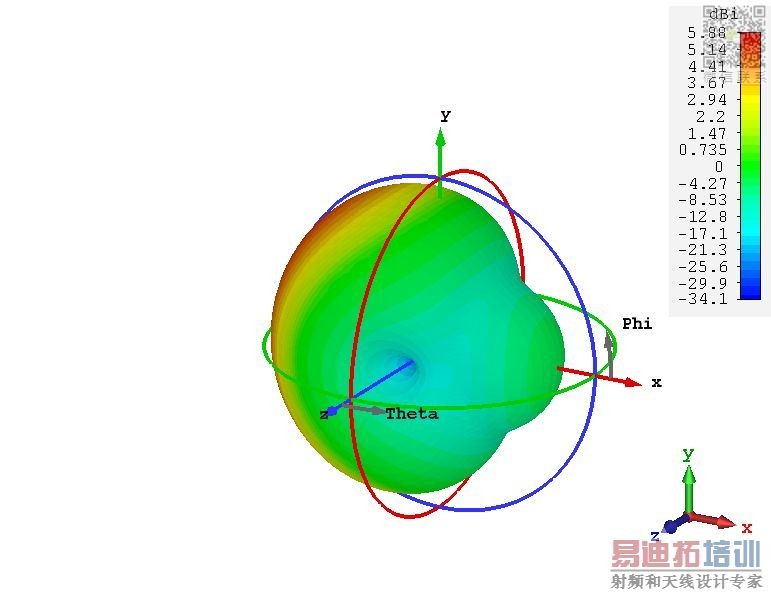

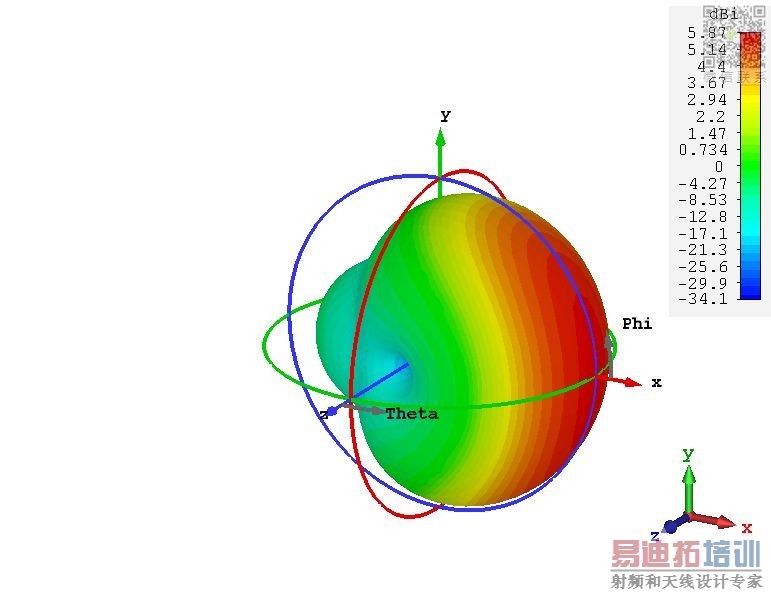

例如这里farfield(f=.81)[total_scan]就是等幅,相位差-90度的心型方向图,结果如下图所示:

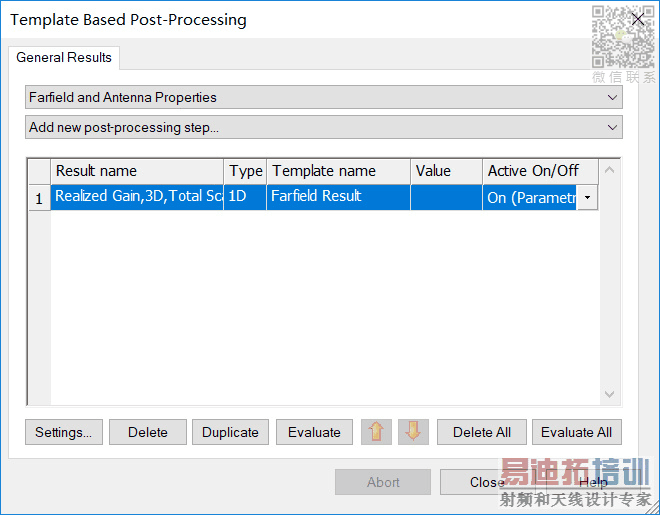

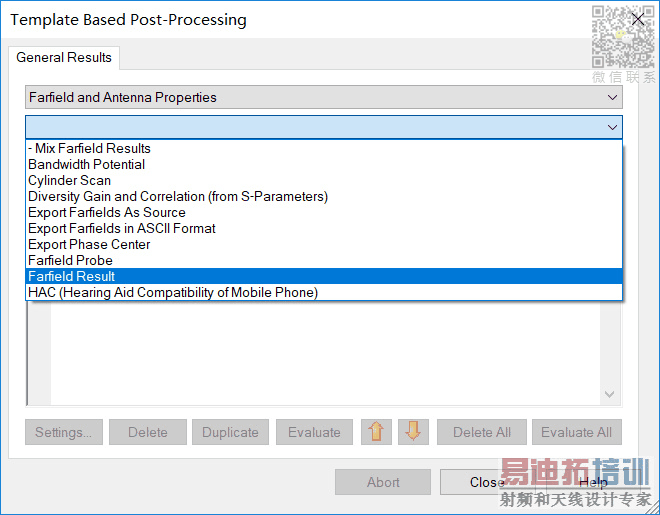

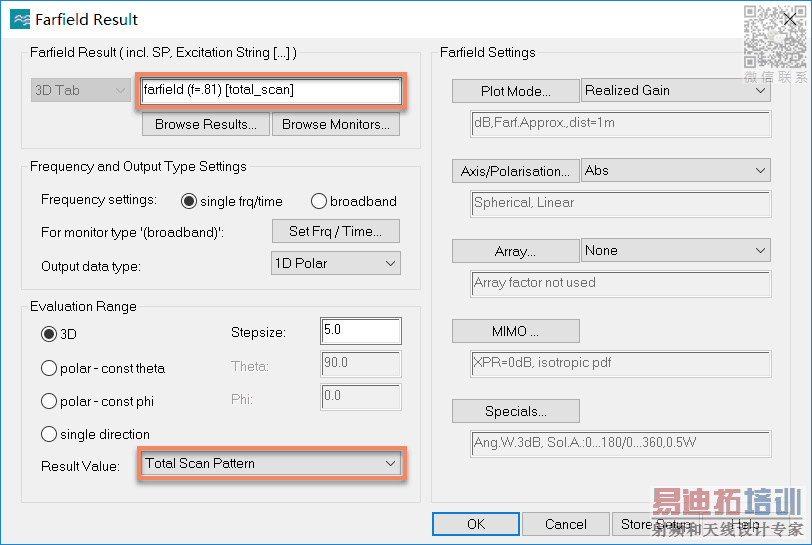

打开Farfield Result后处理(Post-Processing)模版,如下图所示设置:

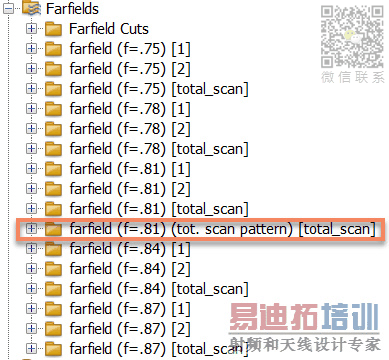

通过上述设置,我们希望将所有的farfield(f=.81)[total_scan]的结果进行合并显示。点击Evaluate,在farfield下得到一个新的文件夹,如下图所示:

这里的farfield(f=.81)(tot.scan pattern)[total_scan]文件夹下只记录了刚才一种幅度相位分析的结果。

我们再一次打开Combine Calculation Result,如下图所示:

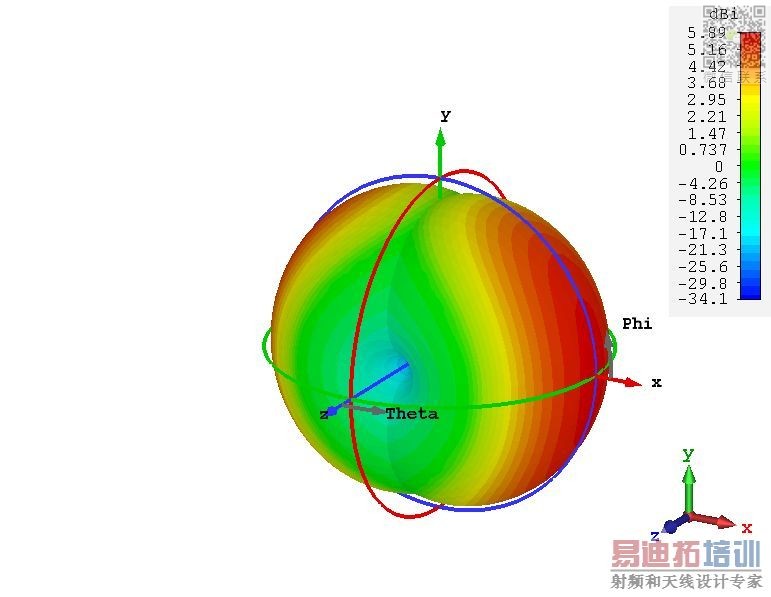

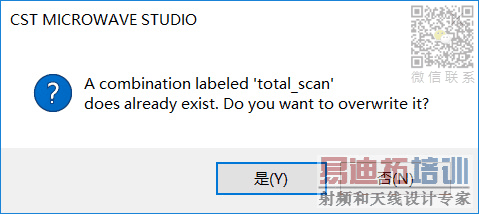

点击Combine,并选择Y,这里farfield(f=.81)[total_scan]就是等幅,相位差90度的心型方向图,结果如下图所示:

我们再到后处理模版中点击Evaluate,如下图所示:

这样,刚才farfield(f=.81)(tot.scan pattern)[total_scan]文件夹下又记录了刚才一种幅度相位分析的结果。并且得到了两种幅度相位分布下的合成方向图,如下图所示:

以上这种情况适合于将所有端口都求解完毕情况下,对不同的幅度相位进行加权后,用total_scan这个后处理功能合成方向图的覆盖情况。



CASE2

我们再介绍另一种使用的情形。

建一个新的仿真文件,并点击如下创建波导阵列的宏,如下图所示:

自动生成一个5x5的波导阵列,如下图所示:

这个模型已经参数化了4个参数如下图所示:

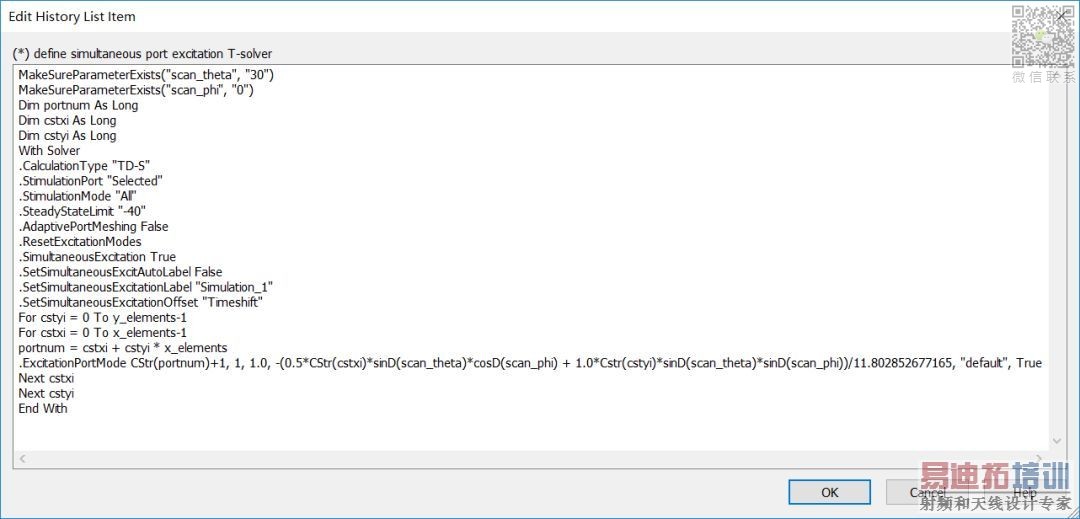

根据histroy list的语句可见,每个端口的激励的Time shift (Phase shift)都和Scan_theta;Scan_phi相关,如下图所示:

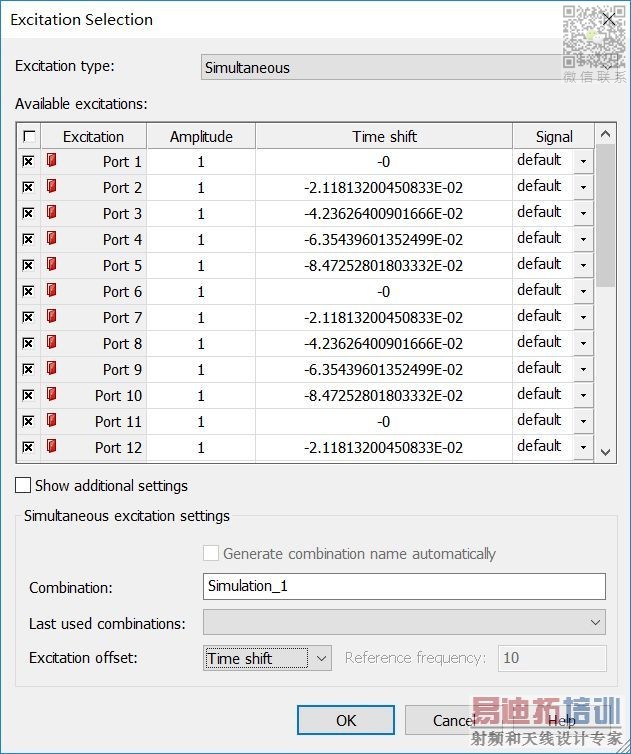

例如Scan_theta=30;Scan_phi=0时,各个端口激励的Time shift (Phase shift)如下图所示:

这里

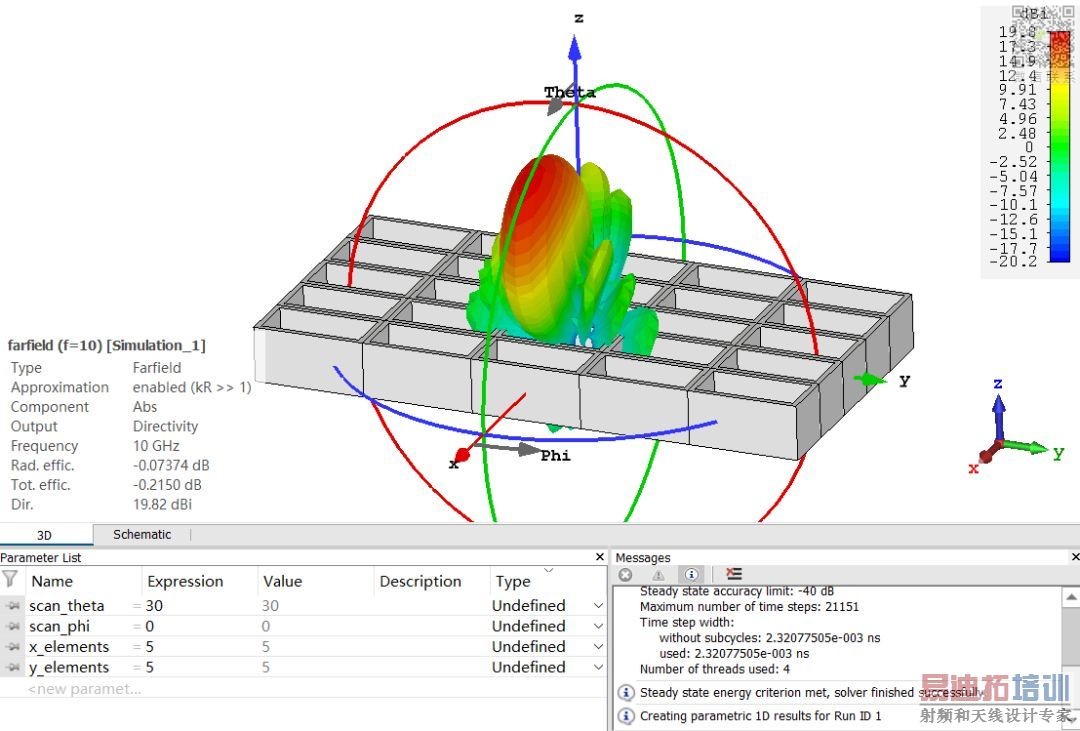

点击update,可以得到整个阵列指向Scan_theta=30;Scan_phi=0的结果,如下图所示:

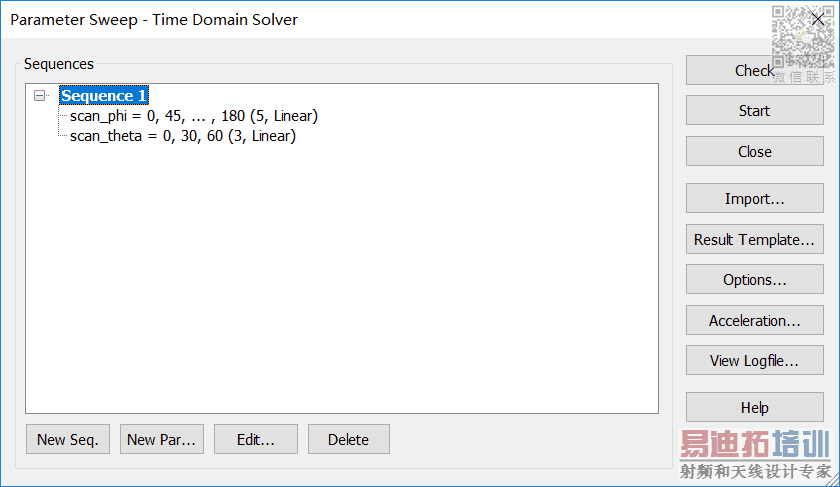

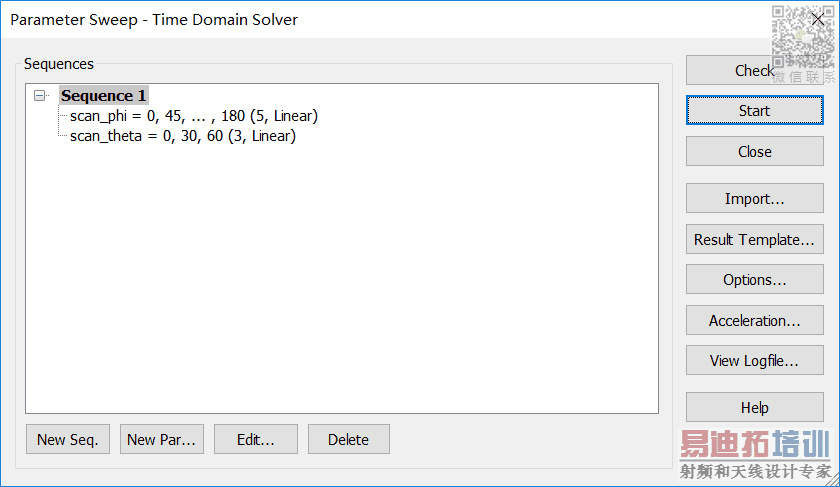

我们做一个参数的扫描Scan_theta=0:30:60;Scan_phi=0:45:180,如下图所示:

点击Resut Template模版如下图所示:

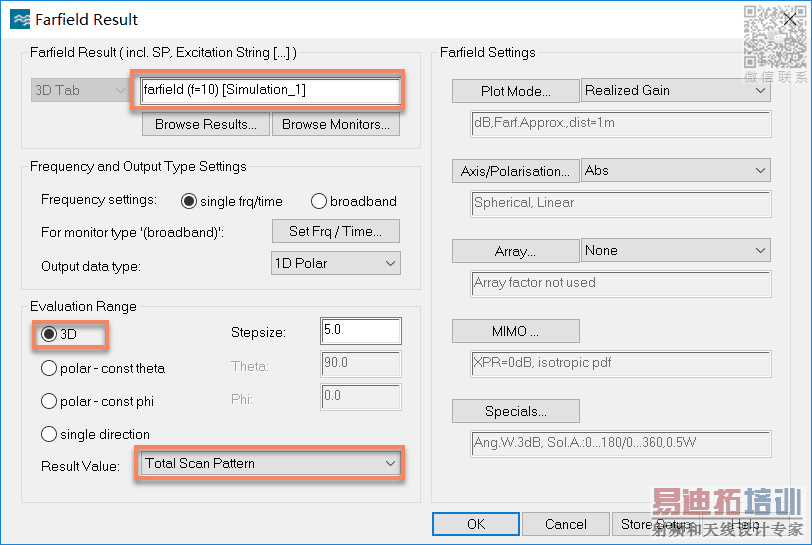

点击All setting,并选择total_scan Patterm,如下图所示:

点击OK,完成后处理模版的设置。

通过以上CST会对不同的theta和phi进行扫描,并将所有的在farfield(f=10)simulation_1激励下的结果合成一张total scan的方向图。

我们点击Start开始仿真,如下图所示:

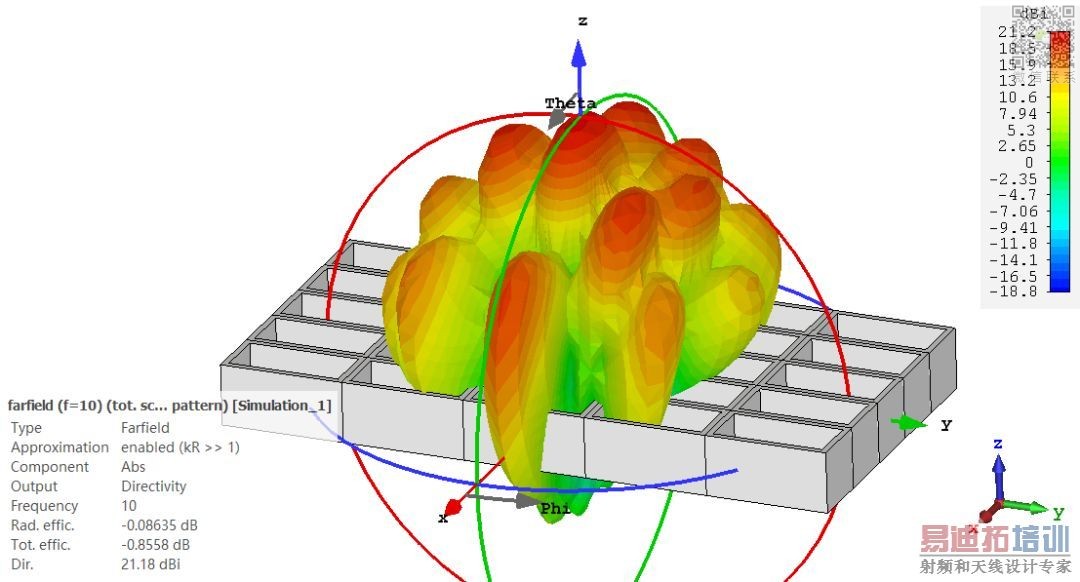

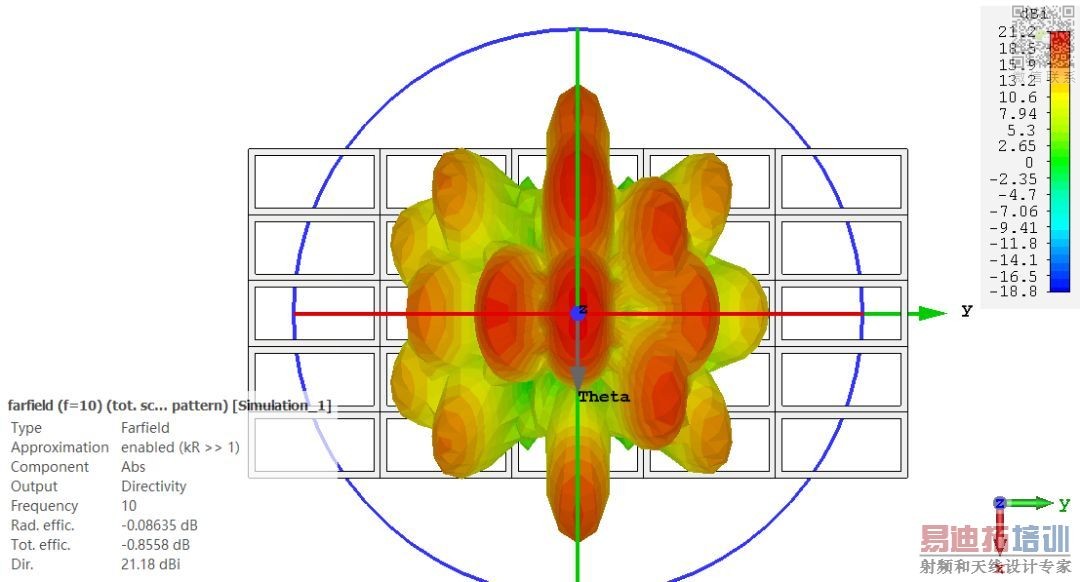

这样就得到这15个波位上的合成方向图如下图所示:

本期我们介绍了total Scan两种使用方法。CST的这项后处理可以帮助用户分析阵列天线的波束覆盖情况。
