CST如何仿真Coverage Efficiency和Coverage Threshold

录入:edatop.com     点击:

本期将介绍如何仿真Coverage Efficiency和Coverage Threshold。最近5G天线的研究非常火热,我们再更新一篇用户的需求。

首先我们用CST自带的一个dipole demo来做演示,仿真完成后会得到一个天线的3D方向图,这里dipole的苹果图如下图所示:

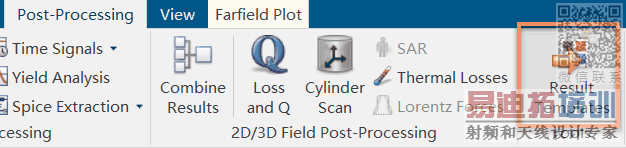

点击Post-Processing下的Result Templates如下图所示:

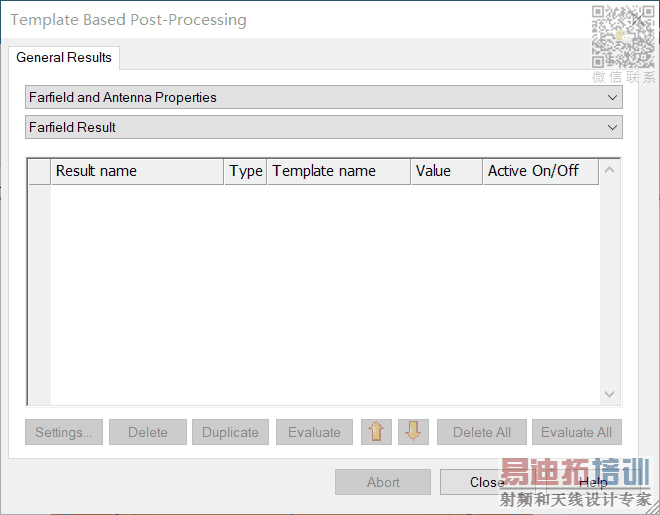

选择Farfiled Result如下图所示:

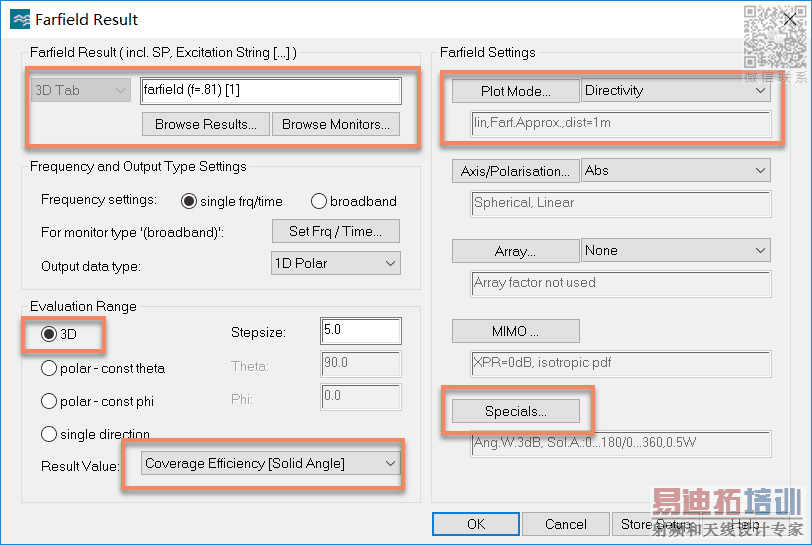

选择All setting进入如下设置页面:

上图中我们需要在Browse Result中选择需要分析的方向图(包括Total Scan后的结果),在Evaluation Range下选择3D,并选择Coverage effiency来分析方向图对某一给定门限下的覆盖率。Plot Mode下给为线性如下图所示:

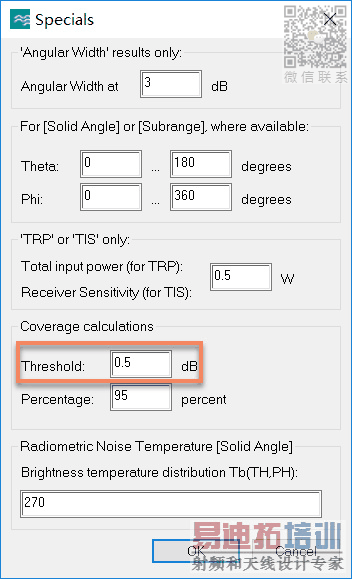

点击Special设置门限值,这里讲Threshold设为0.5dB,即分析方向性系数(增益)大于0.5dB的比率,如下图所示:

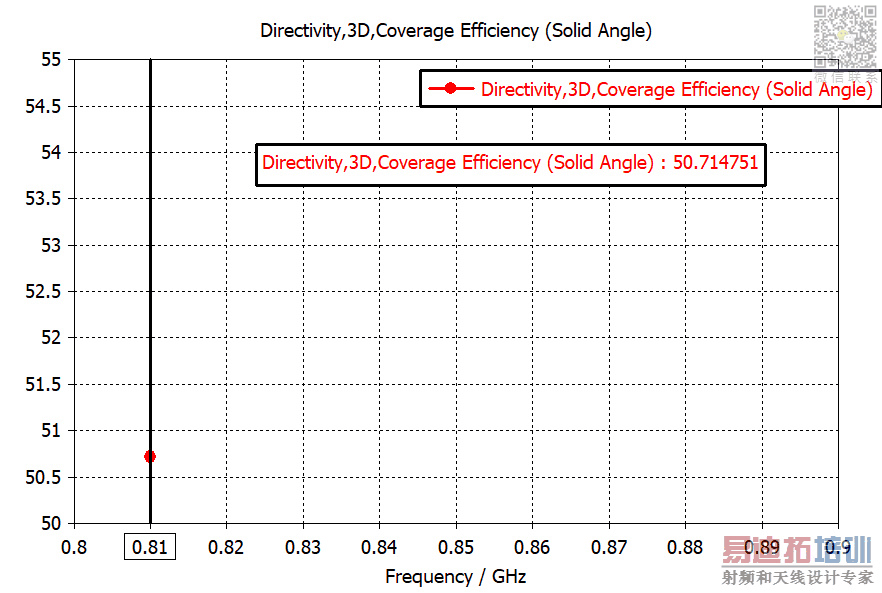

点击Evaluate,得到下图的数值,即空域内50.7%的方向性系数大于0.5dB。

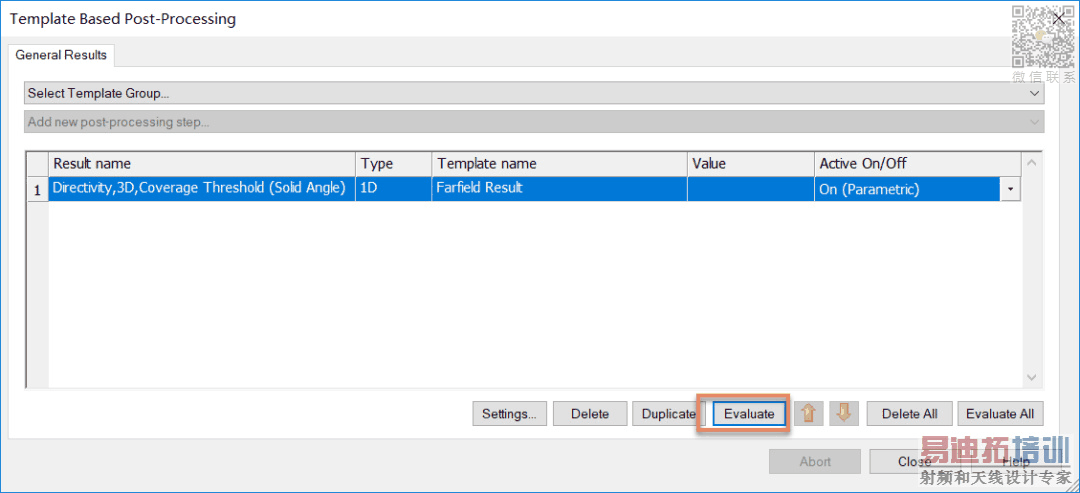

我们再回到刚才All setting界面下,把分析的内容改为 Coverage Threshold,如下图所示:

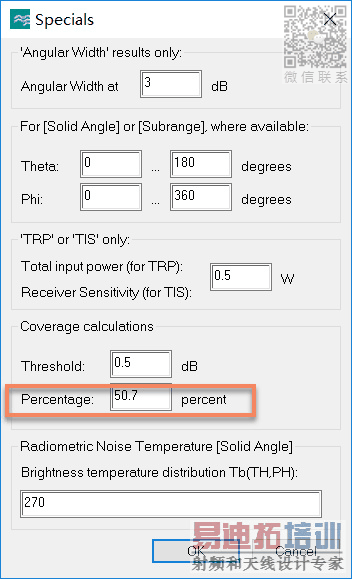

点击Special,将percentage改成正好刚才算出来的50.7%,进行一下验证,如下图所示:

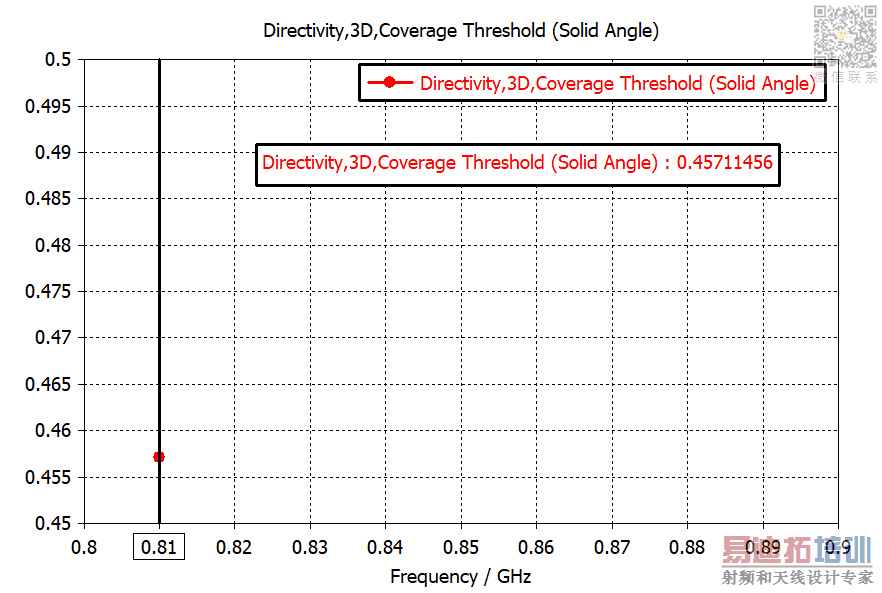

点击Evaluate,得到下图的数值,即空域内50.7%的方向性系数大于0.457dB。

这两者略有差距是因为3D方向图是5°间距的采样,提高采样精度后可以分析得更准确。
