CST仿真如何进行局部网格剖分

录入:edatop.com     点击:

本期将介绍如何对于缝隙结构进行局部网格加密。CST时域仿真要得到一个精确的结果,需要进行一个合适的网格剖分过程,之前有介绍FAQ 001:如何进行时域自适应网格设置。但还是有很多时候,我们需要对局部的网格进行加密的情况出现。

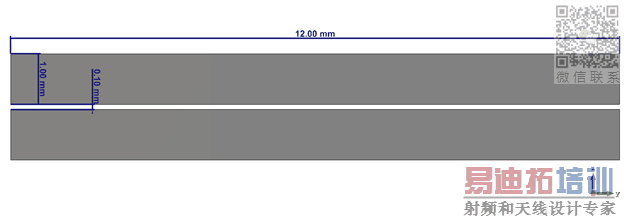

以以下这个平行板为例

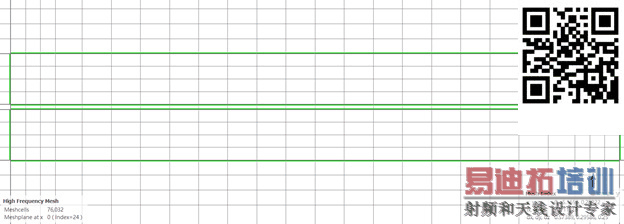

我们频率设置为0-10GHz,此时默认的网格如下:

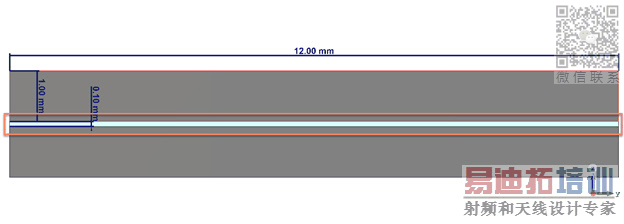

现在我们希望在两个板子0.1mm间距间增加一根网格线,以获得更准确的场的结果。添加一个辅助面,如下图所示:

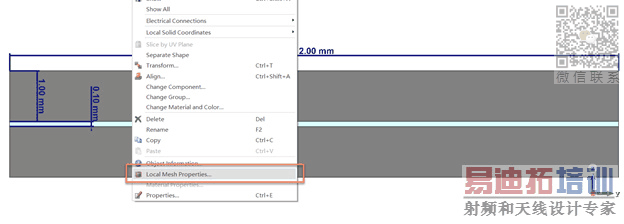

选中这个辅助面,右键点击Local MeshProperties:

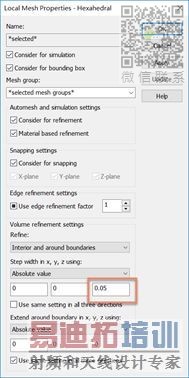

并对这个面的z方向设置局部网格0.05:

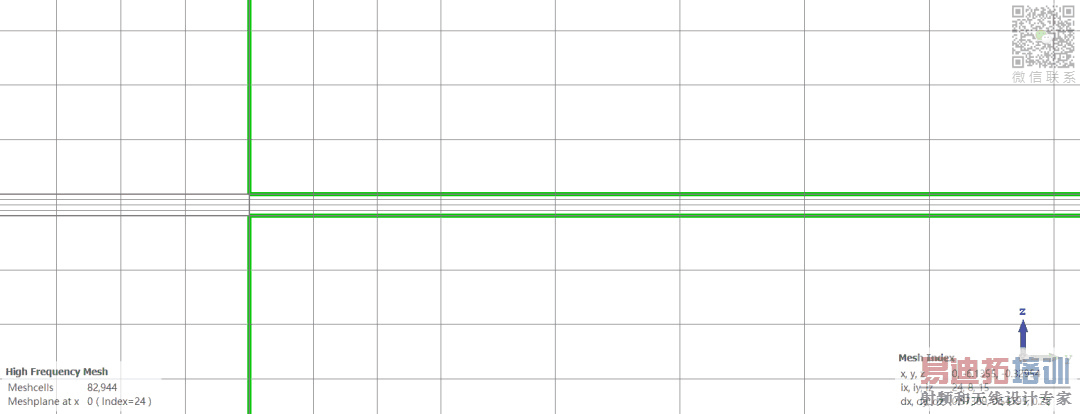

这样就在中间加了一根网格线了,0.05mm一根线,0.1mm就会有两根线。

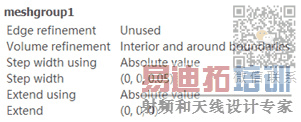

创建了局部网格会在导航栏下看到一个Meshgroup。点击这个可以在主视图中看到这个meshgroup的信息,如下图所示:这是一个对Z方向加密网格的group,如下图所示:

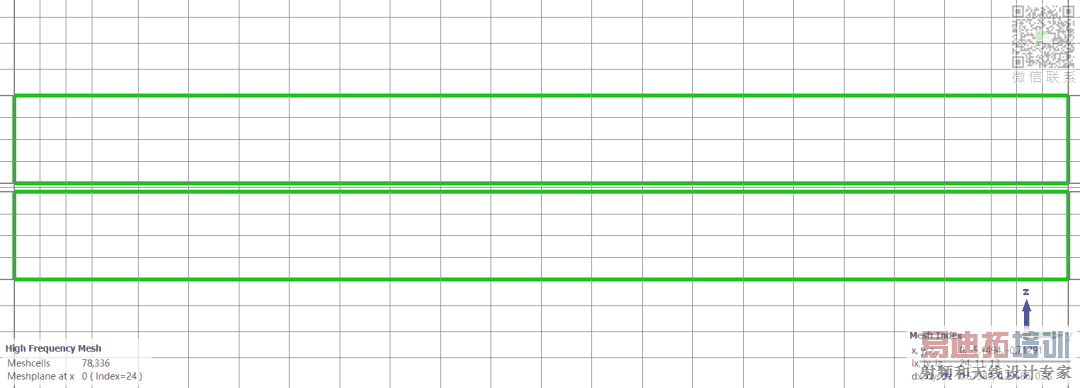

如果我们改到0.025。则有四根网格线,如下图所示:

此外,在2018版本又重新支持了fixpoint加密网格的方法,后面我们再详细介绍。
