CST如何利用模版进行设置仿真默认参数

录入:edatop.com     点击:

本期我们介绍一个用户经常关心的问题,我有一套详细的对CST环境界面的设置的配置,但是模版提供的选择还不够的时候,我们可以怎么来做,使得每次的任务配置都达到自定义的界面要求,而不需要一次又一次的去设置那么使用偏好或者功能。我们以下面的例子为例,比如用户希望每次打开软件模版后都能使用最高精度的显示。最高精度的显示会带来模型慢的问题,所以默认的选项通常只设置一半。如下图:

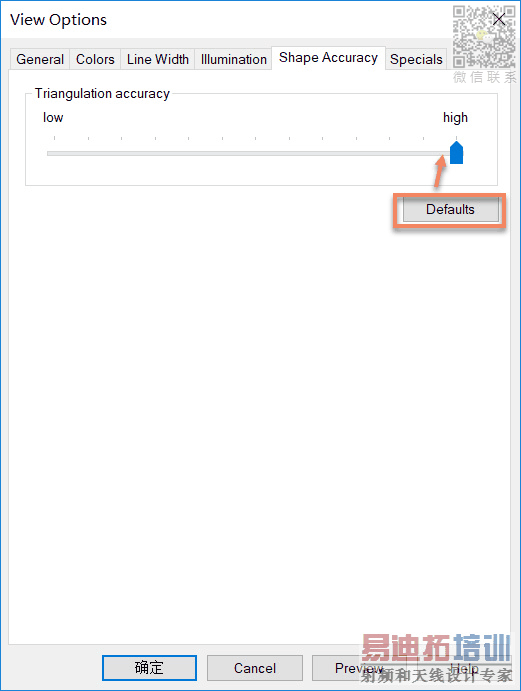

但是有的时候希望要显示成最高精度,如下图:

那我们如何设置来达到每次启动新任务都默认设置成最高精度。这种方法不但适用于这一种可能,用户也可以举一反三用在其他的设置里。

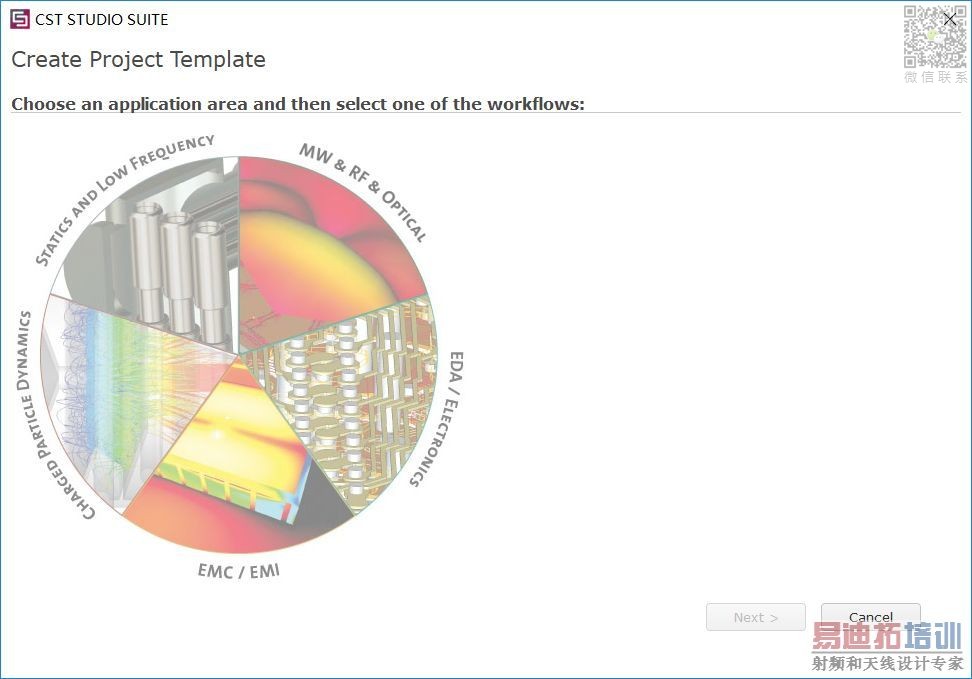

第一步,开始一个新的模版

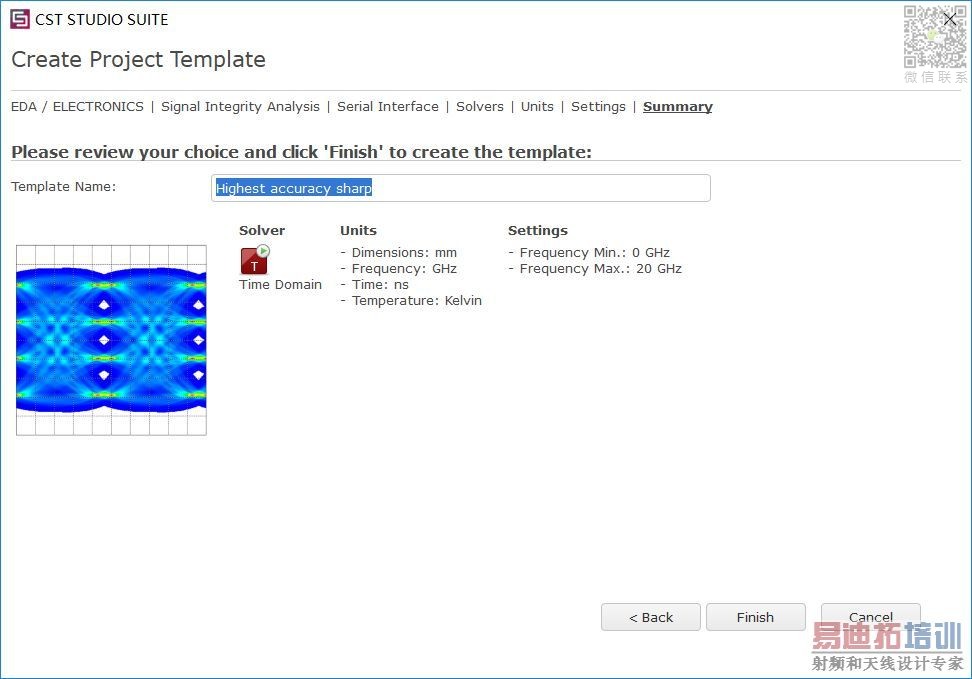

完成模版的设置,并命名,这里取名为highest Accuracy sharp,如下图:

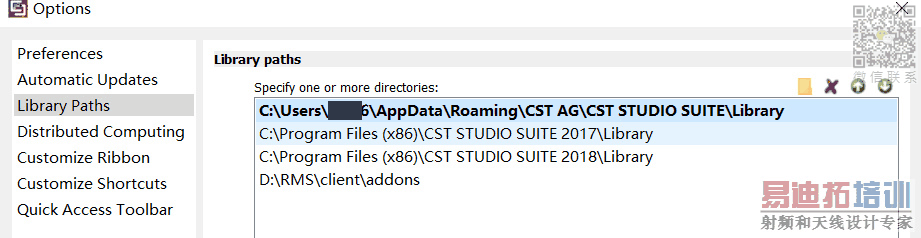

打开option里的路径找到用户模版保存的位置,这个library不仅保存模版,还保存了用户的材料库,器件库等信息。

我们去到对应的目录下找到该文件夹下的Conf.vbs文件

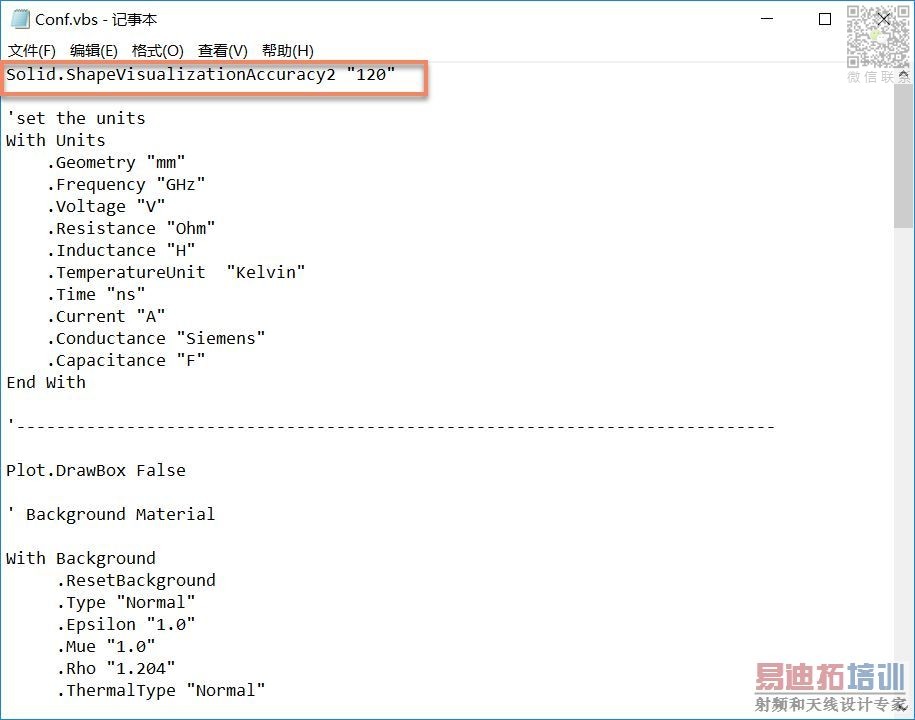

编辑改vba的代码,加上一句语句,Solid.ShapeVisualizationAccuracy2 "120",显示最高精度,如下图所示:

然后下次再打开模版,默认的显示精度就一直是最高了。以上只是对高精度显示做了说明,当然用户可以设置更多的细节通过这种方法。

对应的语句可以在CST帮助文档的VBA Object里搜索。
