CST中如何查看方向图的交叉极化

录入:edatop.com     点击:
一直有观众在后台问关于方向图极化的查看方法,本期在这里做一个简单的介绍。

首先我们先创建一个天线,这里以系统自带的喇叭天线为例,大家都可以用宏命令直接得到天线:

在完成仿真后点击farfield方向图

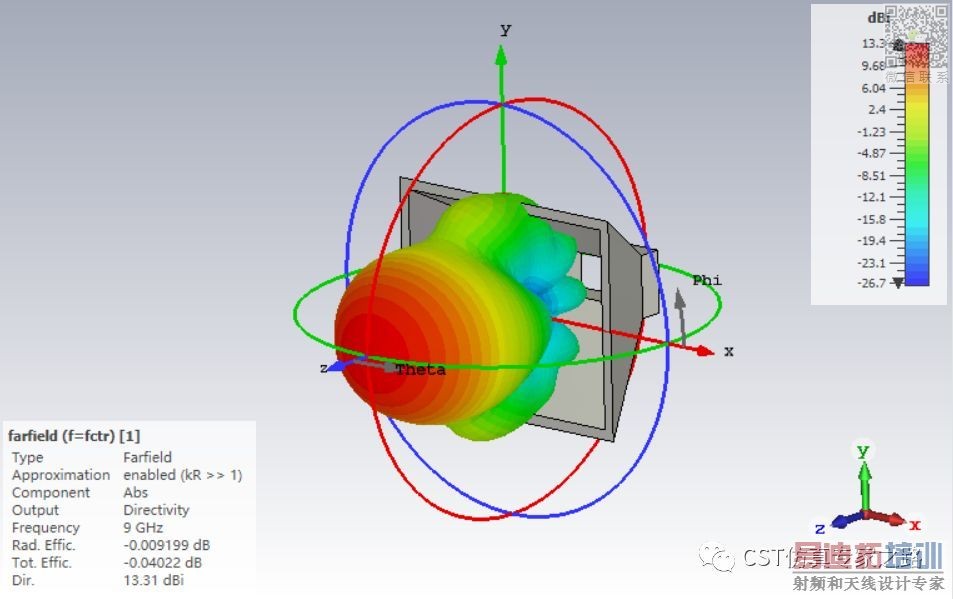

可以得到一个方向图如下图所示:

看极化的最简单的方法是直接点击下图的图标,如linear Directional就是线计划:

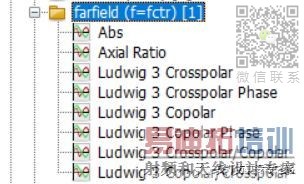

点完之后,我们可以看到farfield的导航栏变成如下图所示:

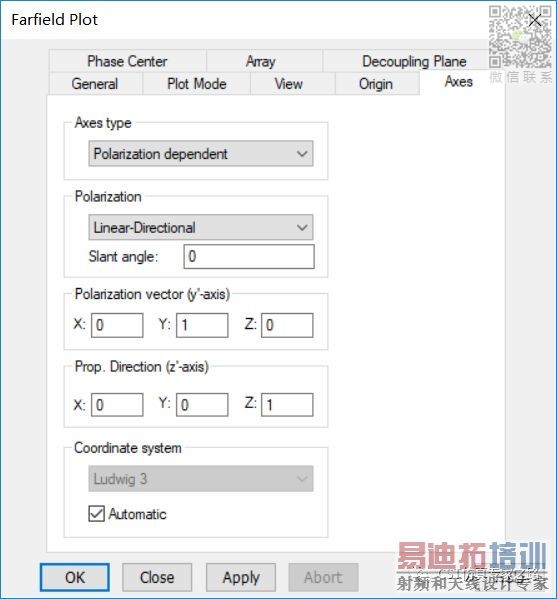

我们点开方向图的Properties可以看到其实是进行了如下的设置,

方向图的主极化方向在这里默认的是y轴方向,传播是z轴方向。如下图所示:

方向图的分量变成了主极化和交叉极化来表示。

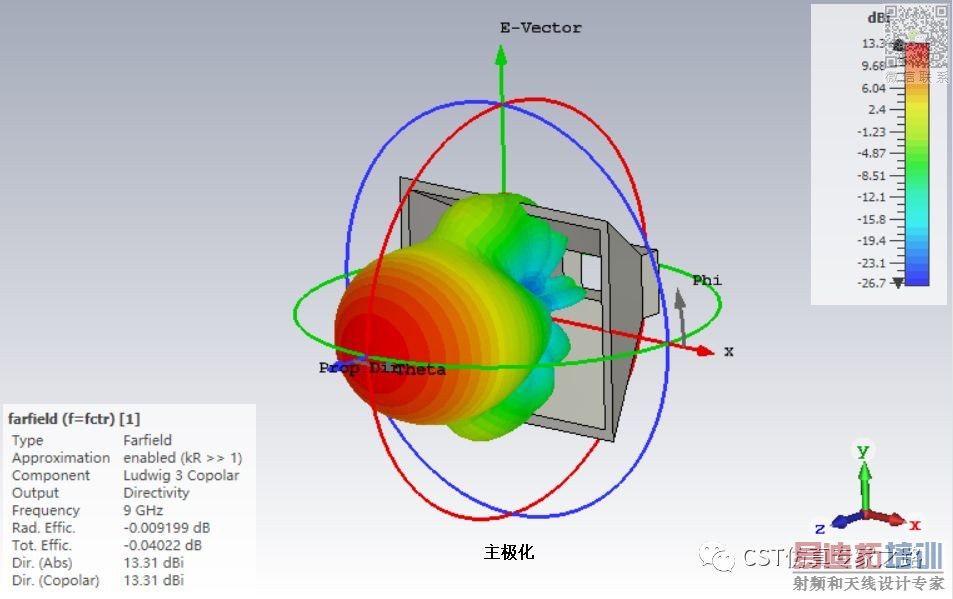

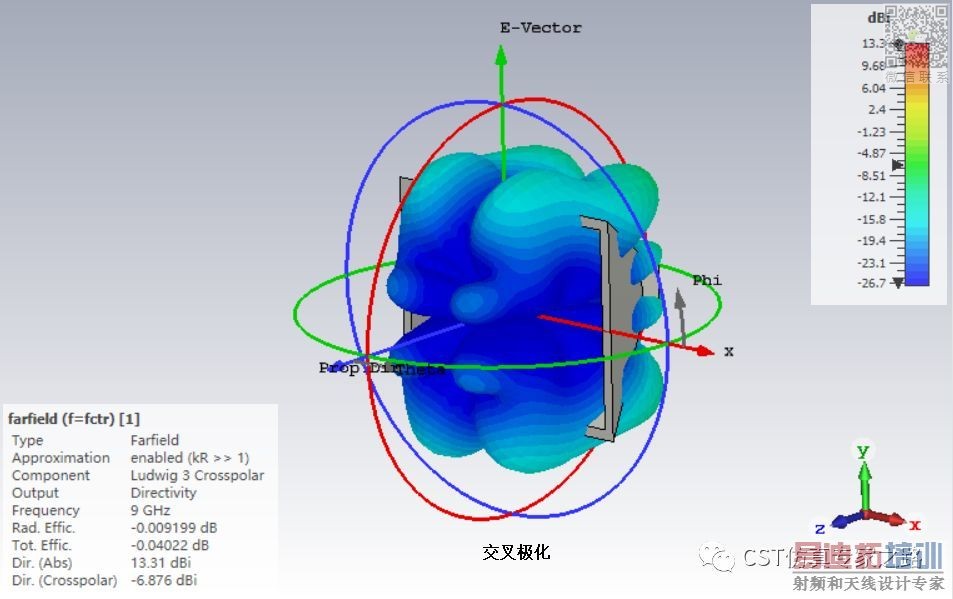

所以你点击导航栏里的Crosspolar就是交叉极化方向(x轴方向),Copolar就是主极化方向(y轴),如下图所示:

只要设置好了坐标系或者相对坐标系,就可以查看方向图的线极化、圆极化分量的结果了。更多设置请参见帮助文件内容。
