CST天线阵设计

录入:edatop.com     点击:

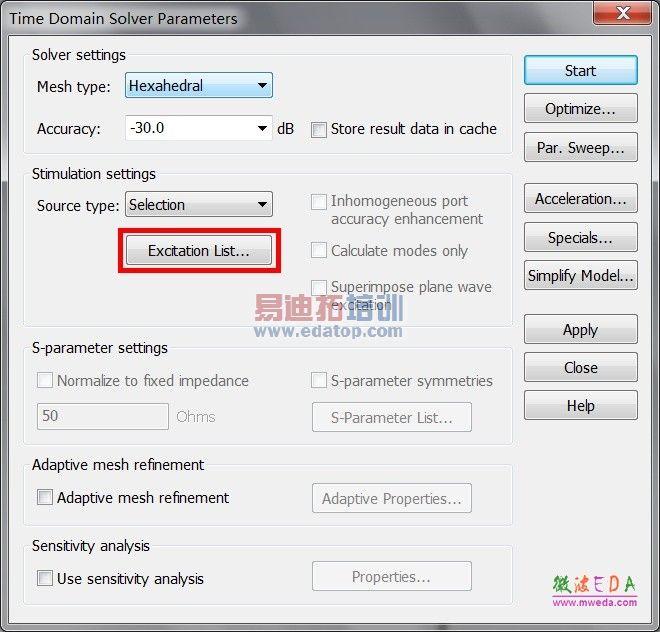

使用时域求解器,点击Start开始仿真。

edatop.com

edatop.com

所有端口的幅度和相位均已经自动设置完成(因扫描角Scan Phi和Scan Theta均为0,故所有端口的Phase shift均为0) 。

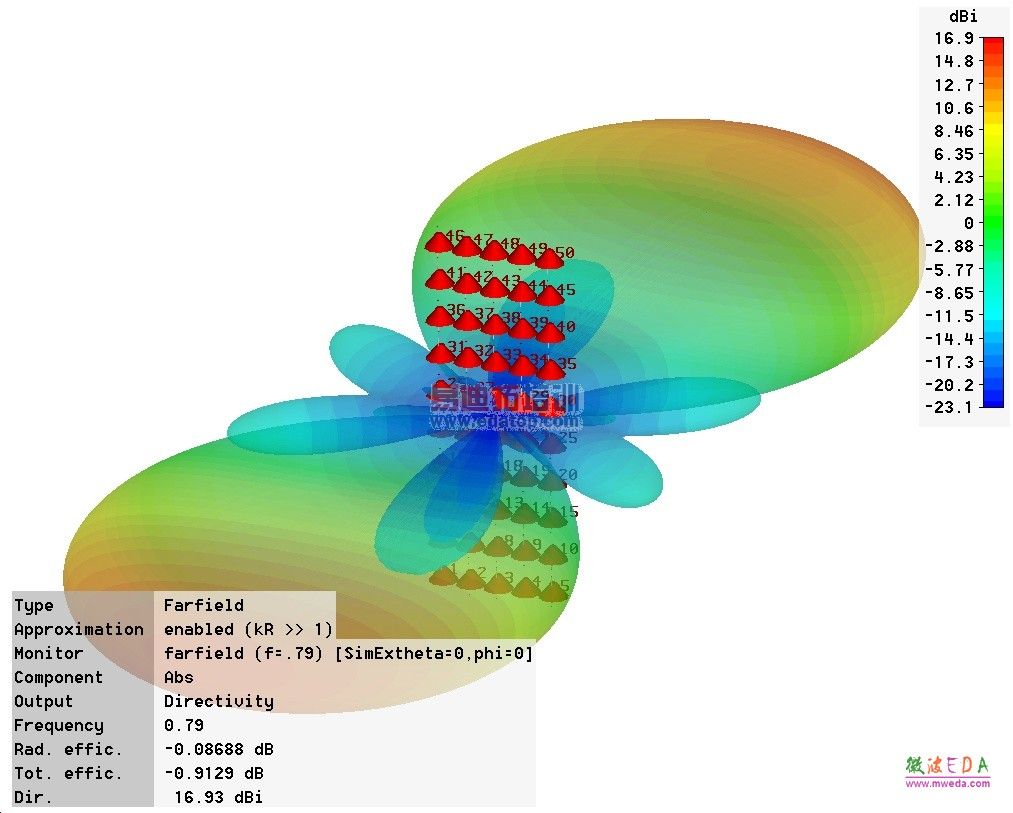

天线阵方向图分析结果如下:

edatop.com

edatop.com



对已有阵列的各个端口进行幅度相位的设置

使用此选项的前提是天线阵和端口已存在。(.注:端口序号必须按照下图排列,该宏才能正确地配置端口的幅度和相位)

edatop.com
