CST微波工作室计算圆极化天线效率

录入:edatop.com     点击:

在做诸如GPS天线等圆极化天线仿真时,需要计算上半空间的辐射效率(UH efficiency),更进一步,需要计算右(左)旋圆极化部分的上半空间效率。这里以一个简单的右旋圆极化天线为例给出如何用CST计算天线的右旋圆极化的上半空间效率。

尽管我们可以对每一个工程量给出一个专用的命令,看似方便了用户,但是对于大量的工程量,这样做并不如给出用户一个能够自定义的工具包更具有通用性。通过本例,用户可以得出各种类似的量:任意立体角中,任意极化,任意频率下的天线辐射效率。

使用Antenna Magus快速设计GPS天线

Magus天线库4.0版拥有200种天线,用于各类天线的快速设计和优化

edatop.com

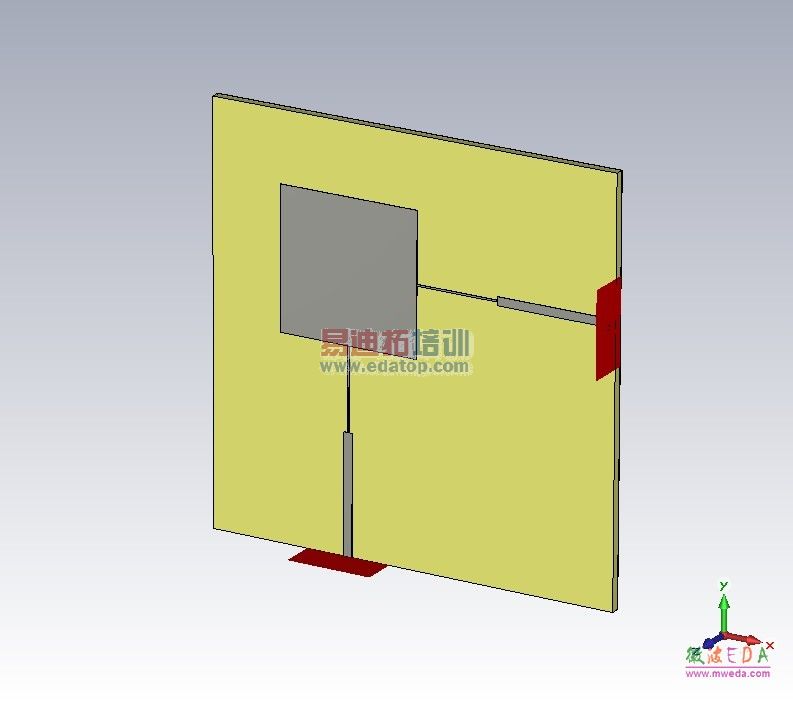

    GPS天线

Magus设计的天线可以直接导出CST模型,用户后续全波精确仿真极化方式:右旋圆极化,中心频率:1.575GHz

edatop.com

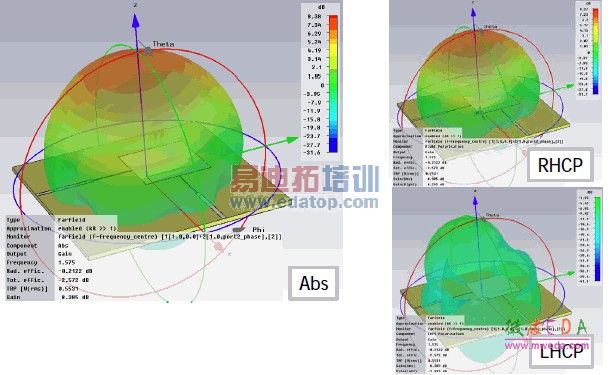

远场结果

通过CST的远场仿真结果可以直接得到辐射效率为-0.21dB,即95%。总效率为-2.57dB,即55% 怎样得到UH Efficiency?怎样得到RHCP的UH Efficiency?

edatop.com

CST微波工作室培训课程套装,专家讲解,视频教学,帮助您快速学习掌握CST设计应用
