CST微波工作室和Agilent ADS 协同仿真设置

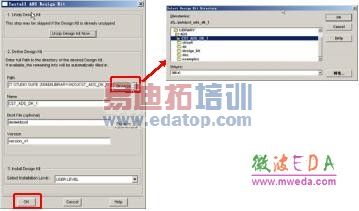

1. 在 ADS中安装 Design Kits（1）：

edatop.com

2. 安装 Design Kits（2）

edatop.com

注意：CST2008和 CST2006 两版本的路径不同：
      CST STUDIO SUITE 2008/LIBRARY / ADS / CST_ADS_DK_1 /  (2008)；
      CST STUDIO SUITE 2006 / LIBRARY/MACROS / MWS/ADS / CST_ADS_DK_1 / (2006) 。

如果CST 和ADS 没有安装在同一台机子上，也可以将该文件拷贝到安装ADS的PC 机上，再按照相同的方法安装。

3. 复制 Agilent ADS Plug in

A）将 CST STUDIO SUITE 2008Agilent ADS Plugin下的 gem_CstCmptDLL29.dll 文件复制到 ADS安装目录 bin文件夹下（ADS2006Abin）。

B）对于 ADS2005A: 覆盖 bin文件夹原有的 gem_CstCmptDLL29.dll；（建议将原有文件重名名为 gem_CstCmptDLL29_bak.dll ）。

C) 对于 ADS2006A，将 bin文件夹原有的 gem_CstCmptDLL31.dll更名为 gem_CstCmptDLL31_bak.dll（备 份）再将 gem_CstCmptDLL29.dll 改名为 gem_CstCmptDLL31.dll 。
