CST参数扫描分析时的史密斯圆图结果
录入：edatop.com 点击：
4) 得到了S参量的史密斯圆图。
注：CST 微波工作室可以把参数扫描所得的多个S 参量结果在一张极坐标图中显示出来。如果您在后处理模板中设置了两个结果模板（Sij-linear 和Sij-phase），您就可以将 plot type 设置为 complex，这样就可以得到极坐标S参量图。具体步骤如下：

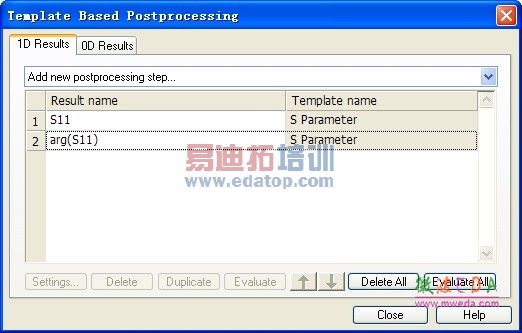

1) 在后处理模板中通过 1D Results Parameter 打开如下对话框，点击OK，即得到S 参量的模。

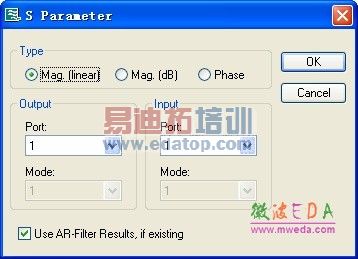

2) 按照同种方法，点选 Phase，即得到S 参量的相位。这样就得到了S11和 arg(S11)。

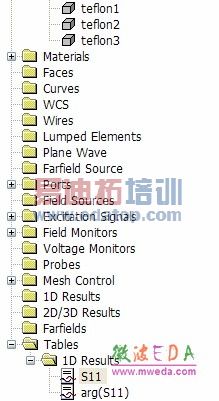

3) 完成参量扫描后，在导航树Tables 1D Results 中得到S11 和 arg(S11)曲线
