CST微波工作室中定义介电常数为复数的材料
录入：edatop.com 点击：
3) 已知相应频点对应的损耗角正切

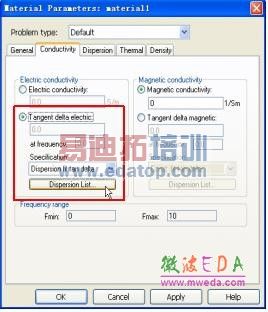

在Conductivity 选项卡中激活Tangent delta electric，选择Specification Dispersion fit tan delta，点击Dispersion List 按钮
在弹出的相应对话框，输入频点及该频点上的损耗角正切值。这里输入的值符合f（x）=0.02/x 的分布，与电导率恒定比较符合，因此选择拟和方案为 Conductivity

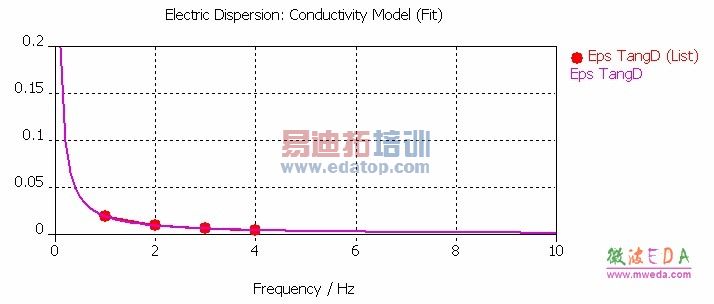

与拟和曲线对应的正切角如下图所示：

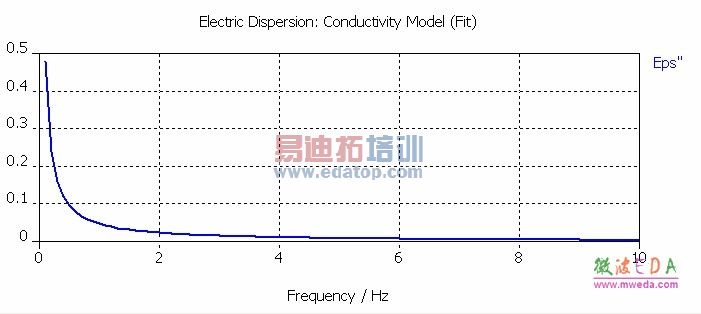

与拟和曲线对应的ε’’/ε0如下图所示：
