CST设计工作室介绍,CST2013

录入:edatop.com     点击:

CST DS与CST MWS的经典场路协同仿真

系统级电气性能仿真越来越受到系统设计工程师的重视。分部件可能均满足各自的指标, 但当它们联调时可能不能正常工作。这就需要产品在设计阶段进行系统级仿真。当产品中涉及 到射频有源无源部件时,这样的系统级仿真更为必要。

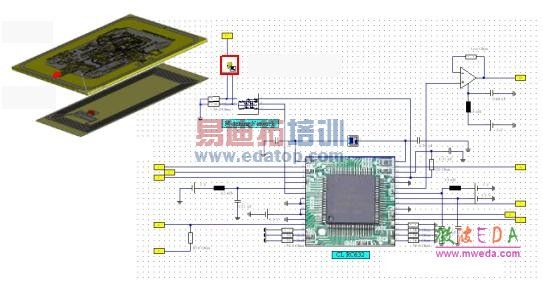

CST设计工作室与CST微波工作室协同可以完成高频电路和高频三维无源结构的经典场路 协同仿真。这里场已经被表为全S参量矩阵,作为一个路模块体现在CST设计工作室的路仿真 器中。以下是工作于13.56MHz的RFID读卡器电路与RFID卡间无线链路的系统级仿真。

edatop.com

CST DS与CST MWS的纯瞬态场路同步协同仿真

对于非线性相当强(如高功率脉冲发生器)和场耦合相当强(如金属腔体对微波放大器增益的影响)的场合,必须采用更加物理的纯瞬态场与路同步进行的协同仿真。整个仿真流程从CST设计工作室的路仿真开始,当电压电流从CST设计工作室流入CST微波工作室所仿真的三维无源结构中时即刻转化为电场与磁场,此时进行场仿真。所有的有源和无源器件均呈现其现CST DS与CST MWS的纯瞬态场路同步协同仿真 实物理时空的状态。这就是它 区别于经典场路协同仿真的实 质。经典场路协同仿真实际上 是在频域下进行的。右图所示亚纳秒脉冲发生 器的纯瞬态场路同步协同仿真:60MHz的连续波通过PCB上一个三维线圈与非线性阶越恢复 二极管(SRD)组成的脉压电路,在输出端得到一个脉宽仅为0.2ns振幅远高于输入的短脉冲。这里同时计及了线圈辐射 场对二极管输入阻抗的直接影响和三维辐射场。
