PCB Layout工具介绍-Allegro布线

布线的菜单在 Route里边，所用的工具条图标为：

走线一般这几个工具条就够了，其中，加节点的功能基本没用，可以不必考虑；自动布线的菜单在学会手工布线之前是不必考虑的；打开和关闭飞线也不必多讲；只剩下中间的三个图标是最常用的，即走线、移动和修线。下面分别介绍一下这三个功能菜单。

1 走线

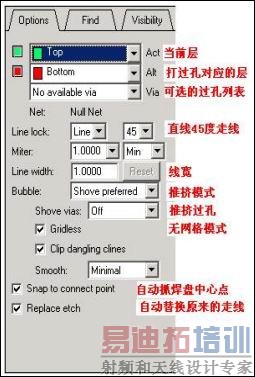

走线的菜单命令为：Route=>Connect 或者点击工具栏图标，运行该命令之后发现右边的参数窗口发生变化，其含义可以参看下图，检查选择控制面板中的各项设置是否正确，如层的设置、线宽设置、角度等。确定所有设置无误后，将线从起点走到终点。

在走线的同时点击鼠标右键也会有菜单出现，其菜单如下图所示：

前几项的功能就不介绍了，主要介绍一下 Finish 和 Toggle 功能，这两项功能最常用：

Finish

在走线的距离比较短或者手工走线快到目标的时候，我们可以使用 Finish 命令，让其自动在当前层完成剩下的走线（仅这一根线）。

Toggle

对于 45 度或者 90 度拐角，有时候我们需要让它往不同的方向出线，使用Toggle 命令就可以来达到目标。

2  移动线

在走线的过程中，由于PCB板的空间有限，我们还要不断的移动线，这样就需要移动线的命令，其命令菜单是：Route＝>slide 或者点击工具栏图标，主要的参数的含义如下图：

移动命令的主要参数一般只有这两项，其它的参数可以不作设置，而且拐角一般都是 45度，所以更简单的只要选择抱紧和推挤这两项。

3  修线

由于走线或者移动线的时候使用抱紧和推挤两项模式，导致走出来的线不是很直也不美观，这时我们需要修整一下，使信号线拉直并且缩短长度，使用的菜单命令为：Route＝>Custom smooth 或者点击工具栏图标。通常移动线与修线配合使用，这样可以使我们的走线更美观、两信号之间连线最适当。
