PCb设计软件Allegro使用技巧—设定零件高度
录入：edatop.com 点击：
现在很多零件都有P2P设计，通常这些共用相同的footprint的零件，其外形尺寸也相同。然而，也有高度不相同的。那么，这时候就应该将该symbol的高度更正为实际贴片的零件高度。
图│Allegro BGA 3D模型
例如，将symbol的高度值从78.74mil更正为47.24mil:

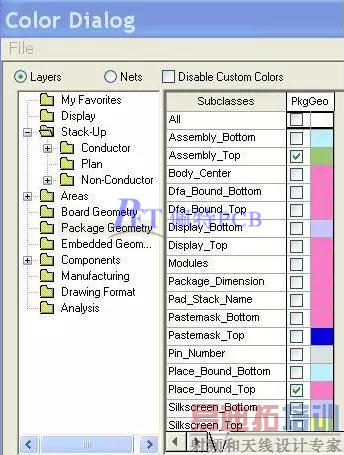

首先打开Color Dialog，勾选Package Geometry的Place_Bound_Top(零件在top面)。
图│Color Dialog

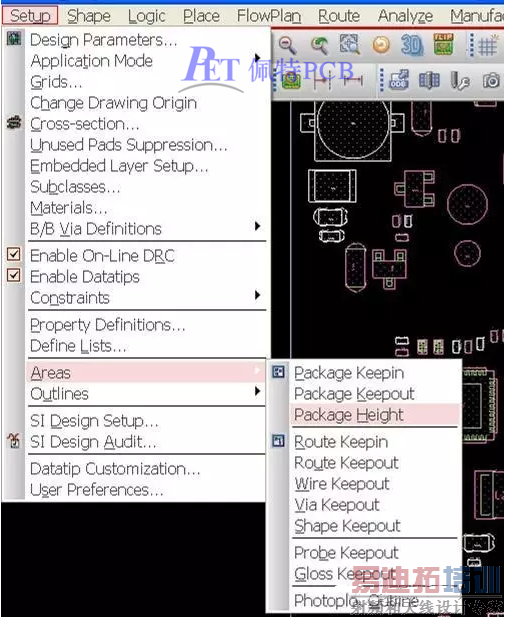

然后执行Setup->Area->Package Height命令
图│Setup工具栏
点击零件，Options栏出现零件高度信息，在Min height栏填入0mil，在Max height栏填入47.24mil。在绘图区点击鼠标右键Done。
图│Package Height
修改高度信息后，零件3D模型显示如下。
图│Updated BGA 3D Model
