“戏说”传输线

新的围殴话题是传输线阻抗,阻抗是什么？是传输线的重要特性啊！那我们就先来叨叨传输线。传输线是啥，就是把信号从这头送到那头的线，一般由两条导线组成，一条是信号路径一条是返回路径，这两者不能分开，永远在一起，就好像有情人一样。时序就往爱情上扯，怎么传输线也扯上了呢？木有办法，爱情是人类永恒的话题啊!

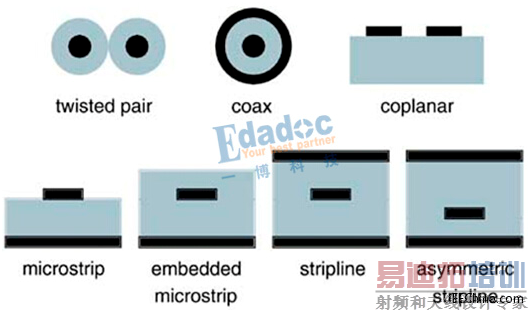

传输线有哪些呢？如下图，双绞线，同轴线等等，高速先生最熟悉的还是PCB上的这些线条。

你别说用爱情来打比喻还是很恰当的，正常情况PCB上信号和返回路径和谐相处，这时候来了个第三者老是和信号纠缠，最后还搬到隔壁来了（距离近了），于是信号动摇了，当然还要权衡两者的家底谁更宽厚（plane or Trace），如果来的是个细条条，信号只是分出小小的感情去应付，但如果是个家底宽厚且更殷勤的，那分出的就可能是一半甚至更多了。双绞线的回路预防出轨可有一招，直接和信号绞在一起，藤缠树啊，同轴就更绝了，直接幽禁，足不出户，隔绝一切与外界的接触呀。为了挽救爱情大家都是各出奇招啊!

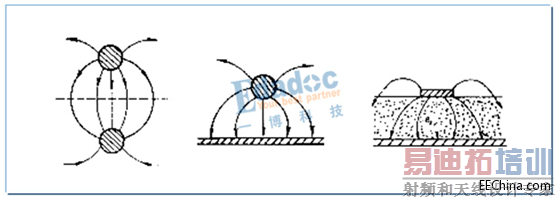

微带线也有一个等效的比喻，大家看看下面的图就理解了：把一个金属平板，放在双导线的中间，其中的一半的结构，再把导体压平，就是微带线啦。

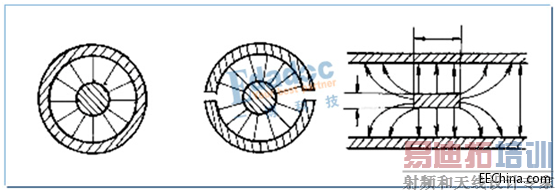

如果说微带线看着还比较复杂的话，那带状线的等效就更加清晰：把同轴线压平了的电磁场结构。难怪现在有人用高性能的软板直接设计带状线来替代同轴电缆。

说回信号传输，传输线研究时会根据几何形状分为对称和非对称，微带线就是典型的非对称结构，但这又怎样呢？我只要能把信号从这头传到那头就行了嘛，那怎样算是符合要求的传输呢？货物对版和按时到达对不对？货物对版就是我传输的路上尽量不要太颠簸（阻抗一致）以免把货物颠坏，还要预防劫镖的（控制合理的损耗）。按时到达好理解，就是越快越好（共同时钟），但不要忘了还有一种刁钻的客户，他说你只能在今天八点到九点之间到，其它时间家里没人（源同步）。看多有意思，传输线的世界和人类世界那么的相同。所以传输线有两个特性，阻抗和延时。

传输线到底传输啥货物？我们以光的速度为您传输电磁波，我们不是电子的搬运工（电子的移动速度大约等于1cm/s）。关于这点，之前的文章"信号是怎样传输的 "有详细讲解，这里就不再赘述了。

综上，传输线是由信号路径和返回路径共同构成；传输线可由阻抗和延时来表征；信号传输速度是光在特定介质中的速度。
