微型电动机过载保护方案( )

录入：edatop.com 点击：

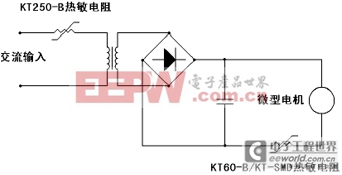

　　微型电动机的线圈通常是由很细的铜丝绕成，耐电流的能力较差。当电机负载较大或电机卡住时，流过线圈的电流会快速增加，同时电机温度急剧升高，铜丝绕阻极易被烧毁。如果能够在电动机线圈中串接本公司的高分子PTC 热敏电阻，则会在电机过载时提供及时的保护功能，避免电机被烧毁。通常的保护电路如图。

　　热敏电阻通常被至于线圈的附近，这样热敏电阻更易于感受温度，使保护更加迅速有效。用于初级保护的热敏电阻通常选用耐压等级较高的KT250 型热敏电阻，用于次级保护的热敏电阻通常选用耐压等级较低的KT60-B、KT30-B、KT16-B 及片状电机专用系列产品。
