高效率升压型DC-DC控制器— MAX770-MAX773

在MAX770 - MAX773升压开关控制器提供了一个10mA至1A负载90％的效率。一个独特的电流限制的脉冲频率调制（PFM）控制方案，使这些设备的脉宽调制（PWM）转换器（在重负载的高效率）受益，同时使用更少的电源电流比（与110μA为2mA为PWM变换器10mA左右）。

　　这些IC使用小的外部元件。其高开关频率（高达300kHz）允许表面贴装高度为5mm和9mm直径磁性。

　　该MAX770/MAX771/MAX772输入电压从2V至16.5V。5V输出电压预置，（MAX770），12V的（MAX771）和15V（MAX772），他们也可以用两个电阻进行调整。

　　MAX773的输入电压从3V至16.5V。对于一个更宽的输入范围，它具有内部分流稳压器，允许无限制的更高的输入电压。在MAX773的输出可设置为5V，12V或15V的，也可以用两个电阻调整。

　　在MAX770 - MAX773驱动外部N沟道MOSFET开关，使他们能够达到15W的电力负荷。如果需要更省电，使用板载MOSFET的MAX756/MAX757或MAX761/MAX762升压开关稳压器。

　　特性：

　　 ● 90％的效率，10mA至1A负载电流

　　 ● 高达15W的输出功率

　　 ● 最大电源电流110μA

　　 ● 最大5μA的关断电流

　　 ● 2V至16.5V的输入范围（MAX770/MAX771/MAX772）

　　 ● 高输入电压的内部并联稳压器（MAX773）

　　 ● 预置或可调输出电压

　　 MAX770：5V或可调

　　 MAX771：12V或可调

　 　MAX772：15V或可调

　 　MAX773：5V和12V的，15V的，或可调

　　 ● 限流PFM控制计划

　　 ● 300kHz的开关频率

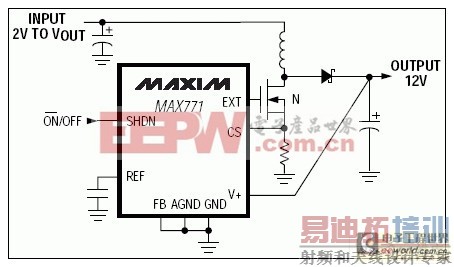

　　典型工作电路:

　　应用：

　　 ● 电池供电应用

　　 ● 闪存编程

　　 ● 高效DC-DC转换器

　　 ● 掌上电脑、手持终端

　　 ● 便携式通信装置

　　 ● LCD正偏置发生器
