高频开关加入驱动功率放大级驱动
录入：edatop.com 点击：
1）必要性
当驱动控制芯片的输出峰值电流不够大、或芯片温升偏高而影响基准电压温漂、或无灌电流能力时，可以加入驱动功率放大级如图1所示。
2）电路
驱动电路加人功放级后的电路如图1所示。驱动芯片的脉冲输出级V1及V4作为PWM的信号源，V3和V4为加入的NPN和PNP互补式推挽 控制芯片功放级。R1及R3用于限制驱动峰值电流，R2和R4用于静态放电。
3）增加“灌”电流能力
无“灌”电流能力的控制芯片（如3524）没有V2管，而V4管的基极电流偏小（只有流经R2的毫安级电流），此时V4可以用复合管，电流放大约400倍，也可以快速放电。

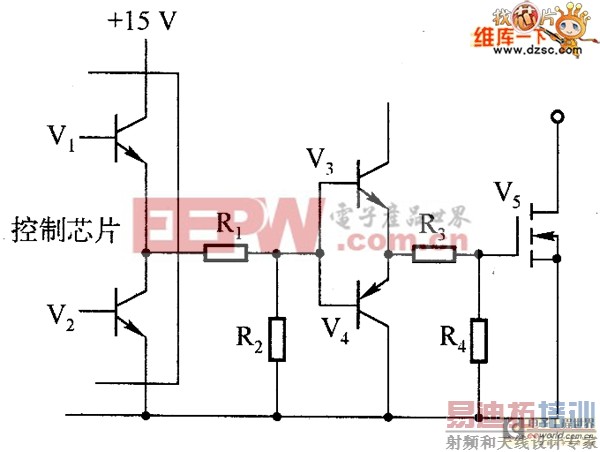

图1 加人驱动功率放大级
