高频开关电源控制电路与驱动电路的隔离方法
录入：edatop.com 点击：
变压器最适合于传递高频信号，同时也可以传递驱动功率，因此很适合置于驱动电路与开关管之间。以反激开关调节系统为例，图所示为用驱动变压器Trl使驱动电路与主电路电气隔离的方法，在本例中，控制电路与转换器的输出端共地，PWM控制器产生的开关脉冲信号经过驱动电路功率放大后，再由驱动变压器控制开关管V，保证了电路的隔离。

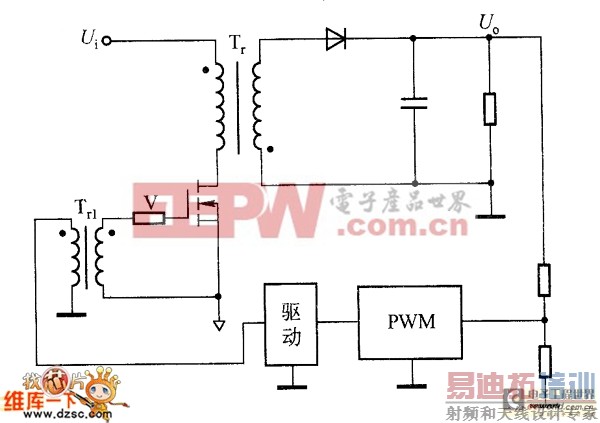

图 采用变压器隔离的反激转换器系统
图 采用变压器隔离的反激转换器系统
