HFSS教程：Patch Antenna

2.6 Draw Cylinder：DrawCylinder

按下Cylinder icon后，按Tab键移到画面下方的坐标区(或用光标移)，先输入圆心坐标，再输入相对坐标(高与半径)，然后会自动跳出properties设定窗。



2.7 Set Properties of Cylinder

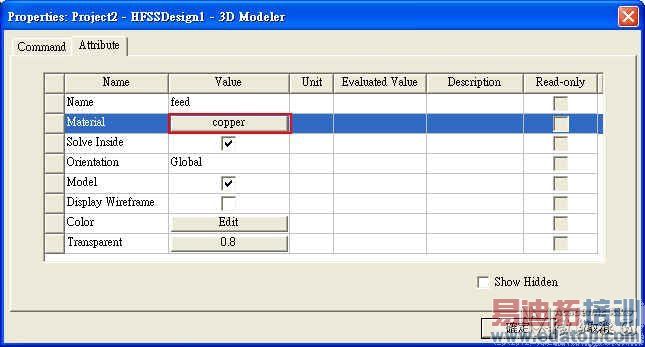

"Command"标签页里有我们刚刚设定的坐标值(几何位置与尺寸)，可以确认与修改。"Attribute"标签页里，把此圆柱体命名为"feed"，透明度定为0.8，材料选"copper"。 察看"copper"材质的特性为：介电系数relative permittivity=1、导磁率relative permeability=0.99、loss tangent=0， 非常近似于理想导体"pec"。(另外，"lead"特性与"copper"也是很相似的) "feed"(馈线)是用来输入天线讯号(能量)的路径，这是一个专用说法。



2.8 重复step2.12.2，另外画一个名为"air"的长方体，作为背景空间

在HFSS v11以后的版本，有一个DrawRegion
功能可以用来自动画air box2.9 Draw Circle：DrawCircle



"Attribute"标签页里，把此圆形命名为"port"，透明度定为0.8。

2.10 在ground plane割一个洞出来(port)，好通过feed connector

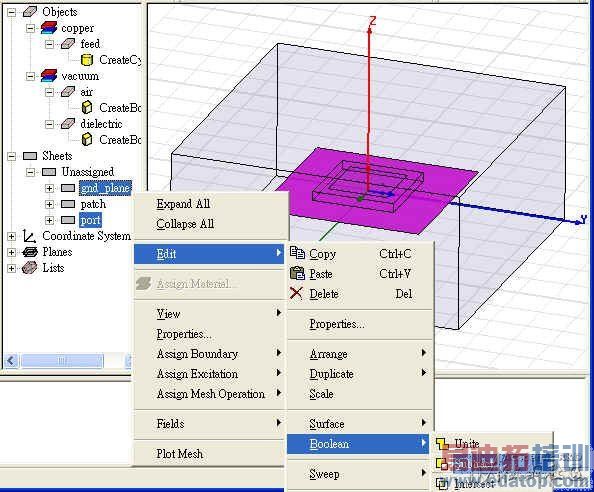

在"History Tree"，先按住"Ctrl"复选"gnd_plane"与"port"，然后从主选单3D ModelerBooleanSubtract，或是按鼠标右键快捷键选择"Subtract"

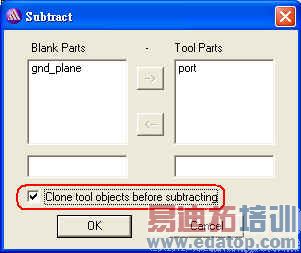

"Subtract"对话框左边是减法操作后还续存的物体，右边是要减去的部份，此次"Clone tool objects ..."必须勾选，因为此处我们只是要在gnd_plane上裁出和port一样大小的洞，但保留port这个component本身。

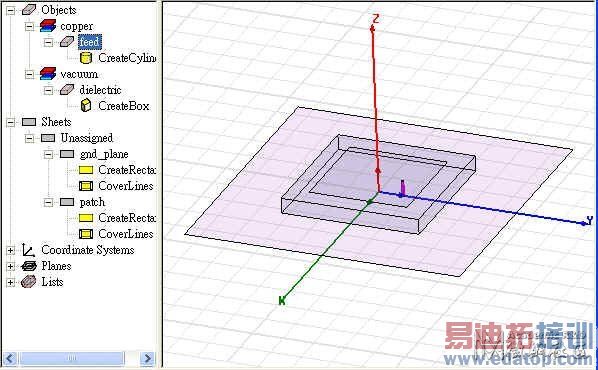

可以利用 选择 显示/隐藏 特定的component，便于检视。我们先隐藏"air"与"dielectric"看看

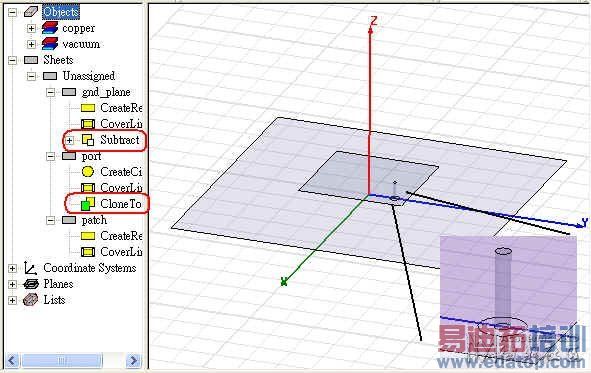

因为在做"Subtract"有勾选"Clone tool objects..."，所以执行减法后，在project manager内的SheetsUnassigned路径下，仍然可以看到"port"此项。

2.11 Draw Spline：DrawSpline

按下Spline icon后，先在3D Modeler窗口内，按鼠标右键选择Set Edge TypeStraight，再按Tab键移到画面下方的坐标区(或用光标移)，输入如下四个坐标(0,0,0)(6,0,0)(0,6,0)(0,0,0)，待曲线闭合后，再到绘图区按鼠标右键选择"Done"结束曲线绘图，然后会自动跳出properties设定窗。 "Attribute"标签页里，把此三角形命名为"chamcut1"，透明度定为0.8。

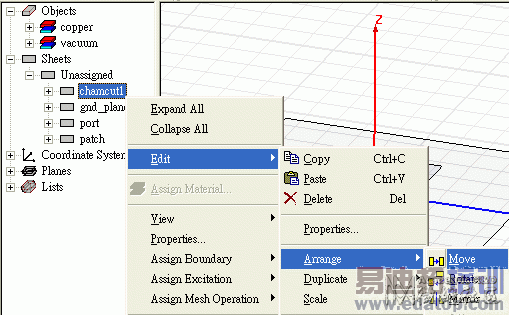

2.12 把这个三角形移到patch的边角：EditArrangeMove





move from (0,0,0) to (-16,-16,5)

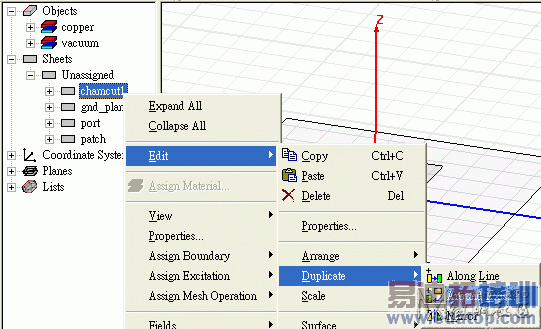

复制这个三角形到patch的另一边角：EditDuplicateAround Axis





以Z轴旋转180度复制一份，连同原来的，共两份。

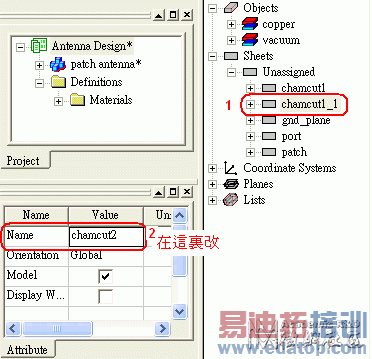

复制的物体会自动命名为chamcut1_1，我们可以从"History Tree"中选定，然后在"Property Window"内把名称改成"chamcut2"



2.13 仿2.10步骤，把chamcut1、chamcut2从patch中割去，但这一次"Clone tool objects ..."不必须勾选

至此，整个patch antenna几何图形完成

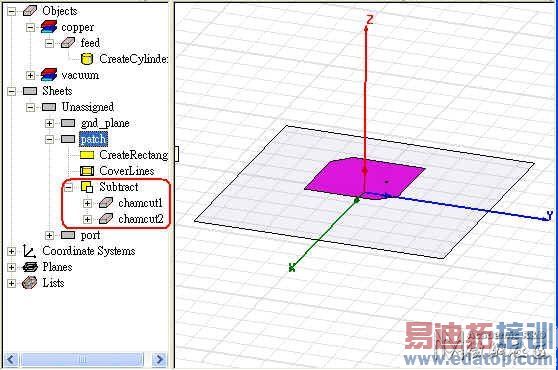

chamcut在切割后，藏到patch的subtract操作下了 从后面陆续的模拟实验中会发现，patch切边角是有特定作用的，可以让microstrip patch antenna原本很窄的频带略为放宽，但这三角切边也不能太大，如果ChamSize > DielectHight，会造成S11 plot上看到两个谐振频点(see step 4.6.5)
