请高手帮我分析一下这张频谱图
录入：edatop.com 阅读：
请高手帮我分析一下这张频谱图中，低频噪声的来源。
首先我的电路是一个多级级联，带有多个反馈环路的限幅放大器。设计的目标是实现传输速率20Gb/s数据率。
在流片测试过程中，发现在15GHz之前的频率上，噪声很大，有很多杂波。在20Gb/s的伪随机信号加入时，眼图很差。

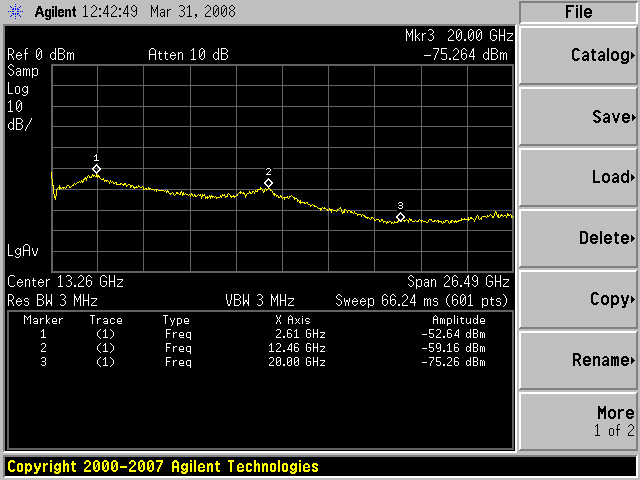

下图是只有电源，没有加入输入交流信号的情况下电路输出的频谱图，这个频谱是取所有频率上的平均值之后的图。
我自己猜想可能会有两个原因：1，多环结构的自激，造成很多频率点上都有噪声频谱；第二就是版图中衬底接地出问题，有很多噪
声耦合，或是电源噪声耦合进来的。
不过这仅仅是猜想，请了解频谱图的朋友帮我分析一下。
多谢了！ 有想更进一步了解电路的朋友，我的email: taohaizhou@gmail.com
首先我的电路是一个多级级联，带有多个反馈环路的限幅放大器。设计的目标是实现传输速率20Gb/s数据率。
在流片测试过程中，发现在15GHz之前的频率上，噪声很大，有很多杂波。在20Gb/s的伪随机信号加入时，眼图很差。
下图是只有电源，没有加入输入交流信号的情况下电路输出的频谱图，这个频谱是取所有频率上的平均值之后的图。
我自己猜想可能会有两个原因：1，多环结构的自激，造成很多频率点上都有噪声频谱；第二就是版图中衬底接地出问题，有很多噪
声耦合，或是电源噪声耦合进来的。
不过这仅仅是猜想，请了解频谱图的朋友帮我分析一下。
多谢了！ 有想更进一步了解电路的朋友，我的email: taohaizhou@gmail.com
补图
图在附件中
图在附件中
how about input referred noise in simulation? since you are using cascaded amplifier, even a tiny noise (e.g thermal noise) at the input will be big at output
