ICMR两个仿真电路如何比较？
录入：edatop.com 阅读：
我一直以为ICMR就是用第一个图来仿真，不过这样输出电压范围就会影响输入共模范围，比如说输入差分级在ICMR＜0V时还能饱和，不过第二级输出的电压范围＞0V，一接成源跟随器输出级的管子就进入线性区了。输入输出就不完全跟随了。
那这样ICMR还能说是包括了0V吗?

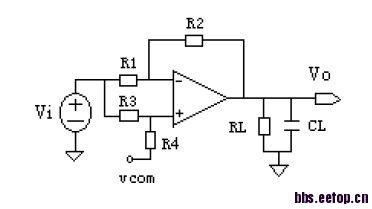

用第二个图仿真的话，Vcom给个合适的电压偏置，VO不超过输出访问，R1=R3 R4=R2.
1.测试Vo波形呈线性变化时对应Vi的范围；
2.测试线性变化时的斜率，斜率的倒数即为CMRR；
3.CMRR向上下降6dB和向下下降6dB时对应的Vi变化范围即为共模电压输入范围。
运放的ICMR 为：[R2/(R1+R2)]*(Vi-Vcom)
那按照这样仿真的话，第二个图仿真出来的ICMR会比第一个图的大哦~
因为输出电压范围没有影响输入范围。
那到底该按照哪个图来定义ICMR?
原理一样，第一图要注意输入输出范围
您好， 第一个图求解ICMR可以理解 但是第二个图求解ICMR的话，我就理解不了，你能否详细说下呢 谢谢
