刚开始跑后仿，有些问题不太明白，望前辈们指教！谢谢！
录入：edatop.com 阅读：

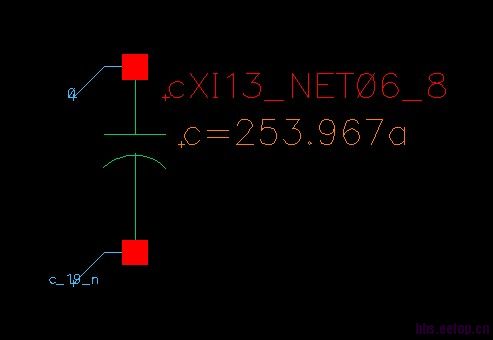

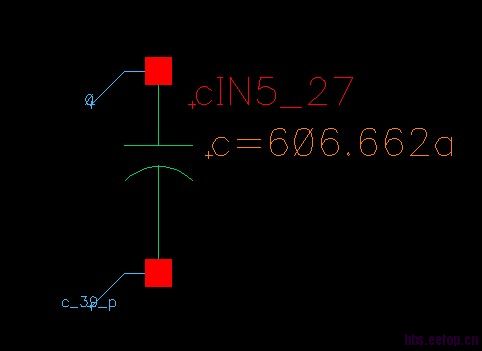

提取完了寄生参数，看到那么多寄生电阻和电容，有点晕头 这些几声电阻和电容的连接节点也不是很明白，比如下面的两个寄生电容，一个是0到c_39_p,还有一个是0到c_19_n；我的理解是0是指地，然后39和19指寄生电容的编号，p和n指寄生电容的正负极板，不知道这样理解对不对。如果是这样的话，那么多电阻电容连在一起，都不知道其中的一些寄生参数，具体在版图中的什么位置。该怎么修改版图。请高手赐教啊！感激不尽！
可以试试把寄生参数反标到LAYOUT布局上而不是SCHEMATIC布局上。不过那样也很混乱。
你还是设置个电容抽取下限值吧，a级的电容你也来搞，可不头疼么
这是calibre view?
嗯，也是哦，先把小电容过滤掉。
嗯，是的。
想请教一下，一般将提取电容的下限设置成多大量级比较合适?
我们用的1f
过滤电容前后做两次post-layout sim. 对比结果吧. 下限值得看你电具体路设计了……
学习中。
学习咯
学到了，谢谢啊~
学习了~
