关于DAC中的锁存器设计

录入:edatop.com    阅读:
最近做DAC中的开关驱动电路,其中需要锁存器来同步信号,但是因为锁存器的原因,使开关信号出现问题:时钟信号连接两个mos管,当输入信号和时钟信号都为高电平时,mos管会出现电压消耗,使电压不再等于高电平电压,然后在后电路中出现于输入信号不同的开关输出信号,请问大家知道这问题怎么解决吗?

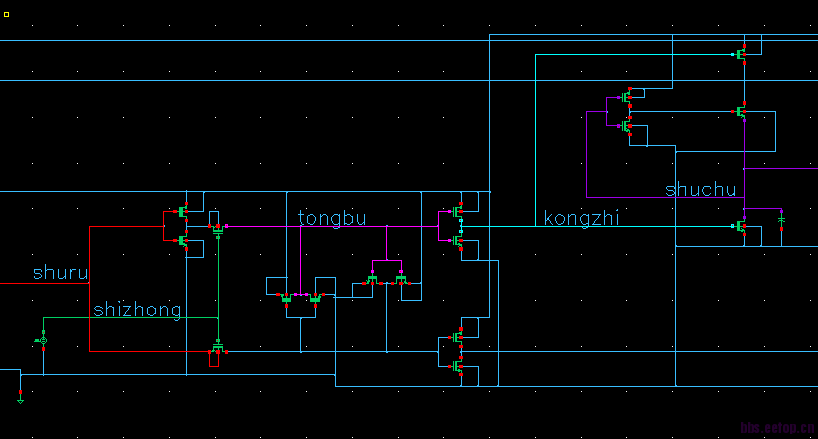

电路图

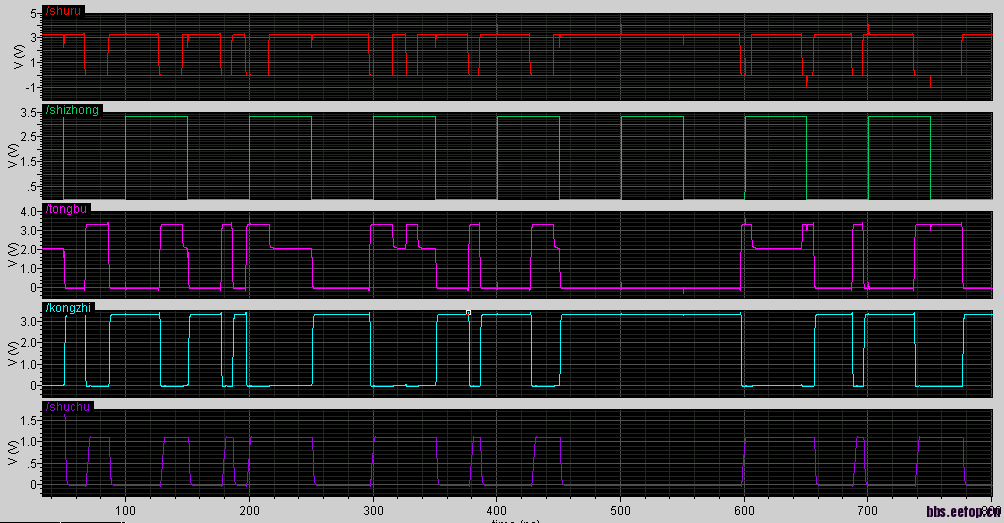

仿真图

有人知道吗
