求助 运放相位裕度和频率特性仿真时的问题?

录入:edatop.com    阅读:

大家好

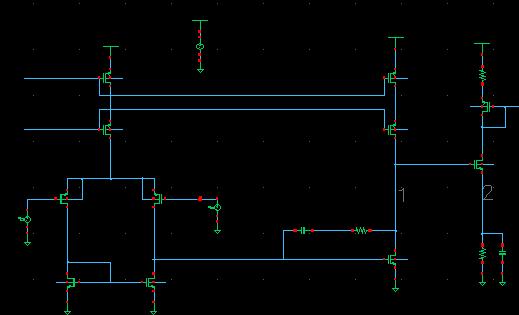

在仿真相位裕度和频率裕度时 使用Results-Direct Plot- AC Magnitude & phase 选取运放中的net时,是选择运放的输出端 还是选择运放的反馈端
输出端是 图上标出的‘1’
反馈端是 图上标出的‘2’('2'这条线是连接到运放的输入端的)
请大家帮忙看下 应该选择哪个根线?
谢谢

大家帮忙看看

大家帮忙看看

选择1

4# 风在吼
是这样啊

先理解好环路的概念,
应该将环路断开
但是静态工作点应该和闭环时一样
理论上可以在任意一点加小信号,
然后回到这一点
当然断开后就不是同一点了

将环路断开静态工作点应该和闭环时一样?
这样有个输入端不是悬空了吗?

你的仿真电路不对

哪里不对?

先理解好环路的概念,
应该将环路断开
但是静态工作点应该和闭环时一样
理论上可以在任意一点加小信号,
然后回到这一点
当然断开后就不是同一点了
confiope 发表于 2010-1-8 08:51
将环路断开静态工作点应该和闭环时一样?
这样有个输入端不是悬空了吗?
---------------------------
静态工作点肯定要一样,否则仿真没有什么意义,
通常的做法是直流不断开,
交流“断开”,
用一个1T电感和1T电容组成一个低通滤波网

先理解好环路的概念,
应该将环路断开
但是静态工作点应该和闭环时一样
理论上可以在任意一点加小信号,
然后回到这一点
当然断开后就不是同一点了
confiope 发表于 2010-1-8 08:51
将环路断开静态工作点应该和闭环时一样?
这样有个输入端不是悬空了吗?
---------------------------
静态工作点肯定要一样,否则仿真没有什么意义,
通常的做法是直流不断开,
交流“断开”,
用一个1T电感和1T电容组成一个低通滤波网

先理解好环路的概念,
应该将环路断开
但是静态工作点应该和闭环时一样
理论上可以在任意一点加小信号,
然后回到这一点
当然断开后就不是同一点了
confiope 发表于 2010-1-8 08:51
将环路断开静态工作点应该和闭环时一样?
这样有个输入端不是悬空了吗?
---------------------------
静态工作点肯定要一样,否则仿真没有什么意义,
通常的做法是直流不断开,
交流“断开”,
用一个1T电感和1T电容组成一个低通滤波网

学习了
谢谢 confiope

好东西

正在研究中
