差分比较器的翻转电平问题

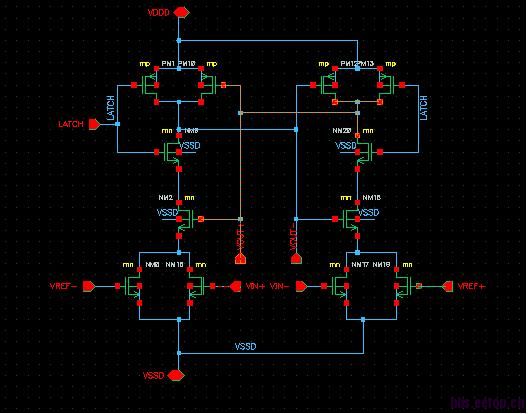

最近在仿真差分比较器，输入差分信号Vin+ 和Vin-，和Vref+，Vref-比较，输出差分信号Vout+和Vout-。比较器结构如图1 ，Allen书上对这种结构比较器的结论是，当输入管的尺寸相同时，如果满足（Vin+）-（Vin-）=（Vref+）-（Vref-），比较器发生翻转。
也就是说输入信号的差分电平和参考差分电平相等时，是比较器的临界状态。
当（Vin+）-（Vin-）>（Vref+）-（Vref-）时 ，Vout+  为数字高电平，Vout-为数字低电平
当（Vin+）-（Vin-）<（Vref+）-（Vref-）时 ，Vout+  为数字低电平，Vout-为数字高电平

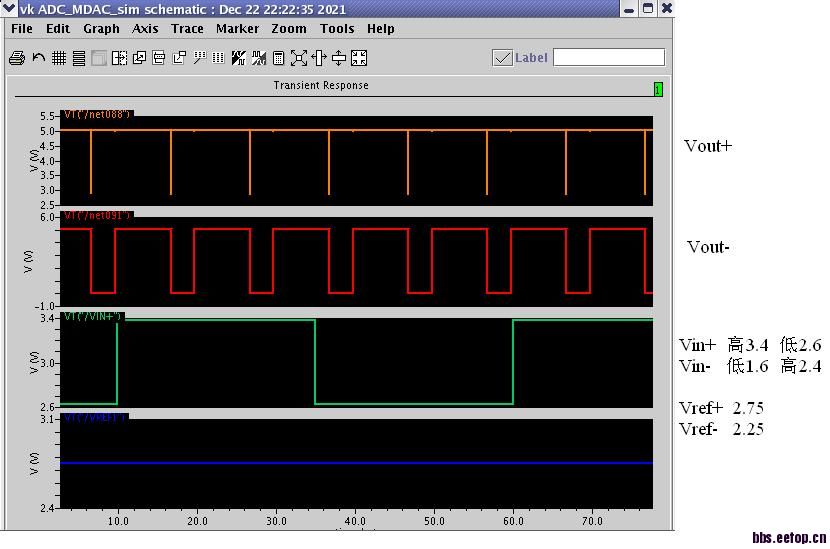

但是我最近仿真比较器时发现，比较器输出结果和上述结论不符合。如图2所示
（Vin+）= 2.6V ；（Vin-）= 2.4V ；（Vref+）= 2.75V ；（Vref-）= 2.25V ；
满足（Vin+）-（Vin-）<（Vref+）-（Vref-），Vout+应为数字低电平，Vout-应为数字高电平，但是仿真结果却相反。
仿真中Vout+和Vout-的负载相同，请问哪里出了问题?是公式推导的结论不对?还是该电路存在迟滞现象?

共模影响吧

以前也试过这种比较器，但个人觉得应该是系统offset比较大的原因，后来改用了switch-cap fully differential comparator

原因找到了，是差分输出的两端作为开关的控制电平，传输的电平不同，由于时钟馈通效应，反向影响了比较器的输出端，导致输出电平出现错误

    那小编后来怎么解决的呢?
