port仿真问题_ADS 与 SpectreRF

SpectreRF 与ADS 对功率源瞬态仿真比较

1.
如下图所示，对一个功率大小为-14dBm的功率源， 负载电阻为1.222欧姆，电容264.5fF， 得到如下仿真结果：

1.1

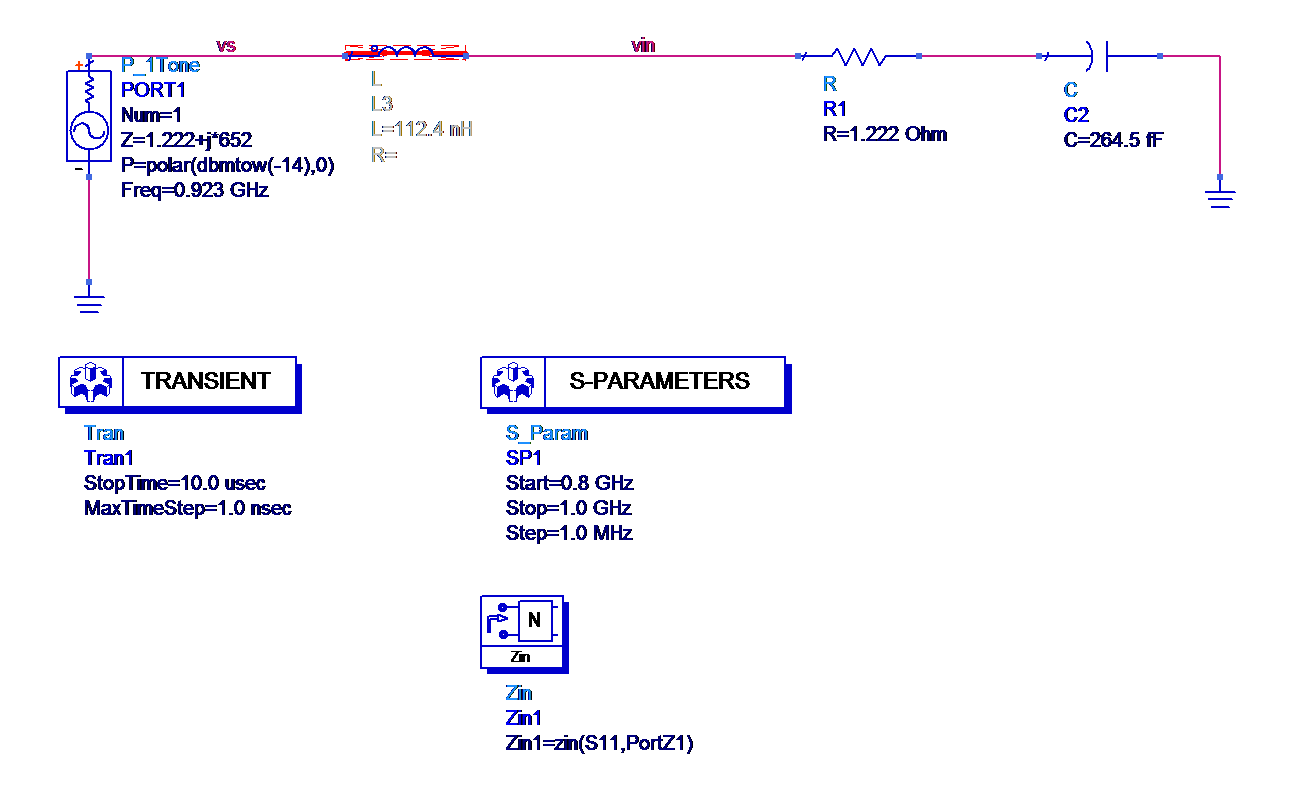

ADS环境下，源阻抗为1.222，外接电感112.4nH时仿真图与结果

1.2
ADS环境下，源阻抗为1.222+j*652(等效电感112.4nH感抗)时，仿真图与结果

1.3
可见在1.1与1.2中所有输入与仿真条件一致，但是两者所得结果Vin相差很大，不知为什么?ADS对源阻抗有什么特殊的算法吗?怎么处理复阻抗的?

1.4
是否可以把1.2中的虚部电抗独立提取出来，如1.1所示用电感替代，进行仿真?

2
如1类似，不过在SpectreRF环境下，如下图所示，对一个功率大小为-14dBm的正弦信号功率源，负载电阻为1.222欧姆，电容264.5fF， 得到如下仿真结果：

2.1

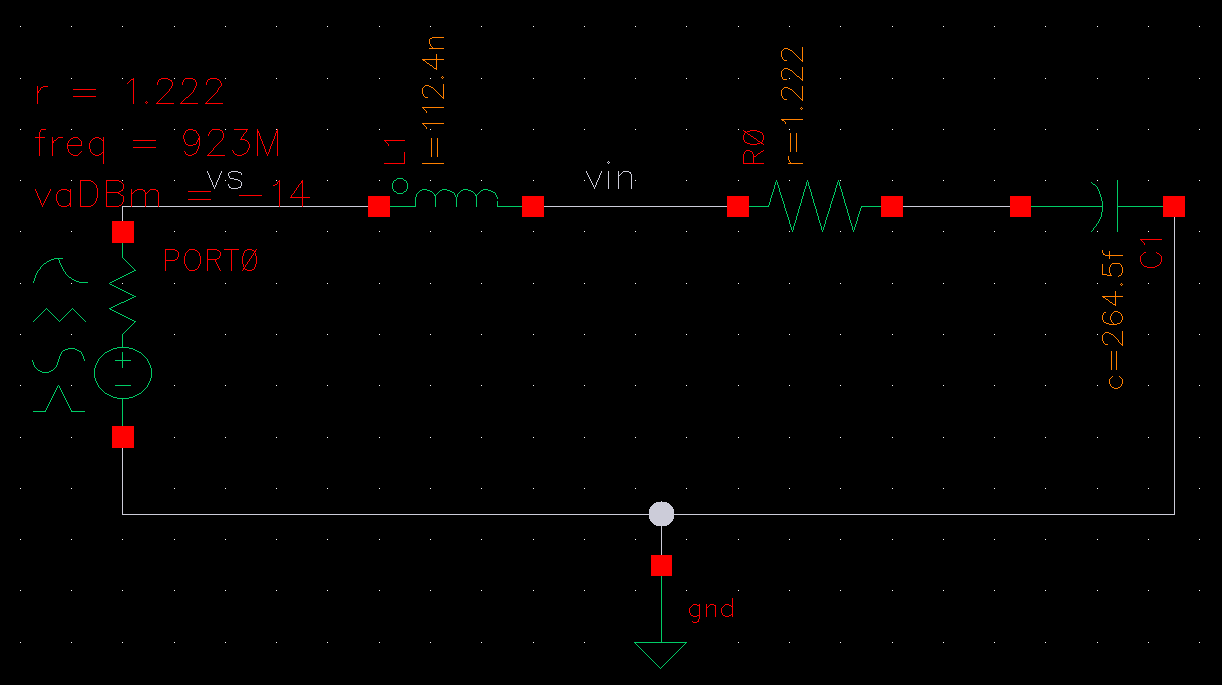

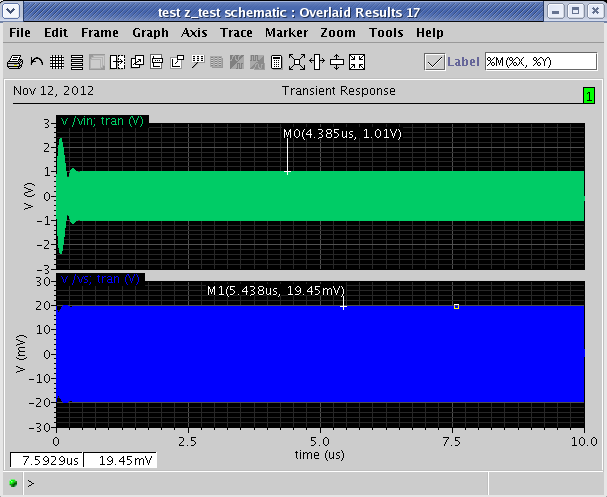

spectreRF环境下，源阻抗为1.222，外接电感112.4nH时，仿真图与结果

2.2

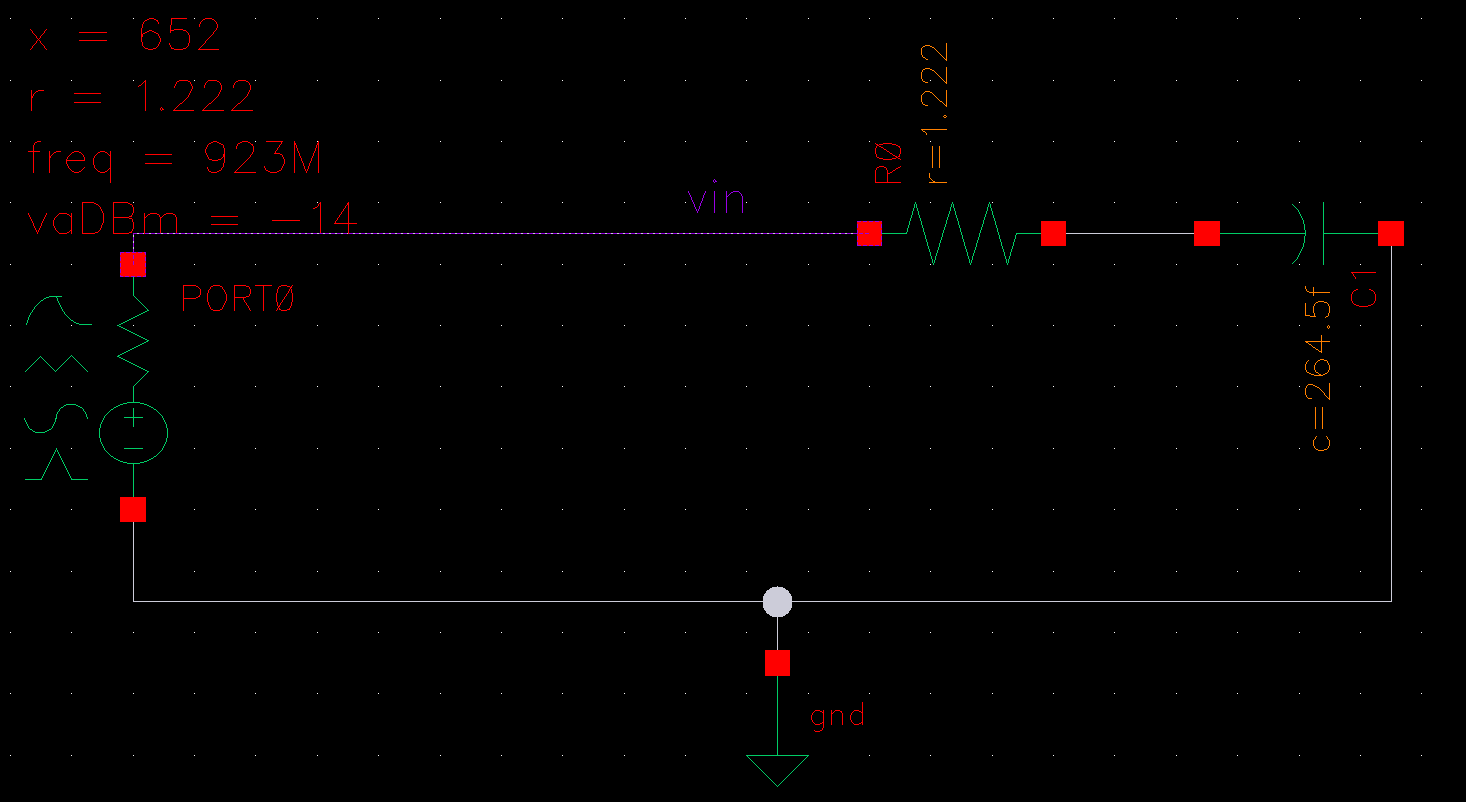

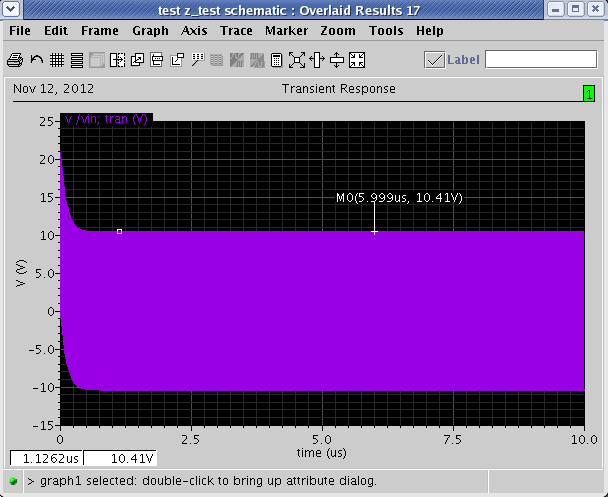

SpectreRF环境下，源阻抗为1.222+j*652(等效112.4nH感抗)时，仿真图与结果

2.3
ADS环境下仿真图与结果可见在2.1与2.2中所有输入与仿真条件一致，但是两者所得结果Vin相差很大，不知为什么?

3
同一个电路和仿真条件，在ADS于spectreRF环境中竟然有如此大的差别，请问这个问题该怎么解释?如何处理?
